自举电路原理和作用详解

作者:佚名    文章来源:本站原创    点击数:    更新时间:2021-12-25

自举电路原理和作用详解

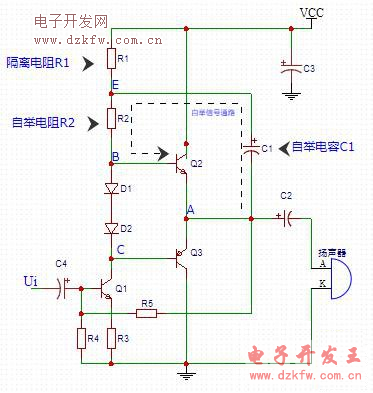

一般在OTL功率放大器设自举电路,如下图所示,C1、R1和R3构成自举回路。R1是隔离电阻,C2为自举电容,R3为自举电阻(将自举电压加到Q2基极)。
何为自举电路?自举电路也叫升压电路,是利用自举升压二极管,自举升压电容等电子元件,使电容放电电压和电源电压叠加,从而使电压升高的电路。
自举电路原理和作用详解
上图电路中,
假如没有自举电路:Q1集电极信号为正半周期的时候,Q2导通放大。当Q2基极信号比较大时,基极电压输出大,由于Q2射极电压跟随基极,Q2发射极将会逼近VCC,造成Q2集电极与发射极间的工作电压减小,基极电流增大许多才能使三极管集电极电流有一些增大。就会导致正半周大信号的输出被抑制。所以要采用自举电路弥补
自举过程分析:当静态时,VCC经R1给对C1充电,使C1产生上正下负的电压U1,那么 E点的电压Ue就是U1和A点电压Ua之和。由于电容C1电量大,放电时间长,短时间内U1能保持不变。当Q2正半周大信号来临时,Ua电压升高导致Ue电压升高。而当幅度很大时,Ua值接近VCC,Ue电压将会超过VCC。当Ue>vcc时,E点会有电流流向VCC,而如果将R1电路,E点最多只有是VCC,所以有了自举电阻R1后,自举效果会更好。升压过的Ue经R2加到Q2基极上,使电压Ub变大,基极电流变大,Q2发射极输出信号电流变大,弥补因Q2集电极与发射极之间直流电压下降而造成的输出电流不足,这一过程称为自举。
白举电路的作用是提高电压叫自举电路,就是利用反馈电阻上的电压升高来抬高所需电路的电压,决不是用篇置电阻,直接从电源降压,所需的电压,.在电路中如果相位相同,称为正反馈电路,起加大输出作用。例如功率放大电路就是一个自举电路。
自举电路在电器设备用途很广,例如音响、电视机场扫描、CRT显示器的行输出供给电压根据800X600、1024㐅768……等経过模式识别再通过PFC(自举电路)生成68V~120v的行电压,使其满屏显示。在220V变频调速器上丶在工业级开关电源上、在400w微机开关电源上、在复印机电源上都有它的身影
