过零检测电路原理

作者:佚名    文章来源:本站原创    点击数:3899    更新时间:2018-05-03

过零检测指的是在交流系统中,当波形从正半周向负半周转换时,经过零位时,系统作出的检测。可作开关电路或者频率检测。漏电开关的漏电检测是检测零序电流。大致有两种方案,一是变压器隔离,二是光耦隔离的。哪种方案更经济,而且过零点精确。

过零检测电路一般是用在控制周期性变化的波形电路中,有很多种搭建的方法,在这说一种比较简单且适应范围较广泛的电路。

光耦隔离:


1. 工作原理简介

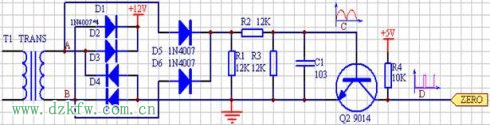

D5、D6电压取自变压器次级A、B两点(~14v),经过D5、D6全波整流,形成脉动直流波形,电阻分压后,再经过电容滤波,滤去高频成分,形成C点电压波形;当C点电压大于0.7V时,三极管Q2导通,在三极管集电极形成低电平;当C点电压低于0.7V时,三极管截止,三极管集电极通过上拉电阻R4,形成高电平。这样通过三极管的反复导通、截止,在芯片过零检测端口D点形成100Hz脉冲波形,芯片通过判断,检测电压的零点。

过零检测电路原理

  过零检测电路原理
他的原理很简单,就是利用三极管的通断,控制输出端得电平的高低。当三极管的基级电压高于0.7V是三极管导通,输出端为低电平,当基级电压低于0.7V的时候,输出端为高电平,从而确定过零点。经过测量形成如下波形图。过零检测电路原理

过零检测电路,高电平的时间为零点时间
高电平的时间为零点时间
在设计中要注意的是器件的选择,要根据测量电路的电压或者电流等级选择不同的元器件,防止出现烧坏短路现象。
当然要做电流的过零检测要在互感器的二次侧加一个精密电阻即可,原理一样。
