一文看懂非平衡电桥和平衡电桥的区别

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-09-23

  电桥一般分线式电桥和箱式电桥,其原理基本上是一样的,就是一组接有好多电阻和电表的电路图,当线路某两个特定的接点的电势相等时,就称其平衡电桥,常用它来精确地测电阻。有平衡电桥与不平衡电桥两种。

  什么是非平衡电桥

  在实际工程中和科学实验中,很多物理量是连续变化的,只能采用非平衡电桥才能测量;非平衡电桥的基本原理是通过桥式电路来测量电阻,根据电桥输出的不平衡电压,再进行运算处理,从而得到引起电阻变化的其它物理量,如温度、压力、形变等。

  非平衡电桥的桥路形式

  1、等臂电桥

  电桥的四个桥臂阻值相等,即R1=R2=R3=RX0;其中RX0是RX的初始值,这时电桥处于平衡状态,U0=0。

  2、卧式电桥也称输出对称电桥

  这时电桥的桥臂电阻对称于输出端,即R1= R3,R2= RX0,但R1≠R2

  3、立式电桥也称电源对称电桥

  这时从电桥的电源端看桥臂电阻对称相等即



  4、比例电桥

  这时桥臂电阻成一定的比例关系,即R1=KR2,R3=KRX0或R1=K R3,R2=K RX0,K为比例系数。实际上这是一般形式的非平衡电桥。

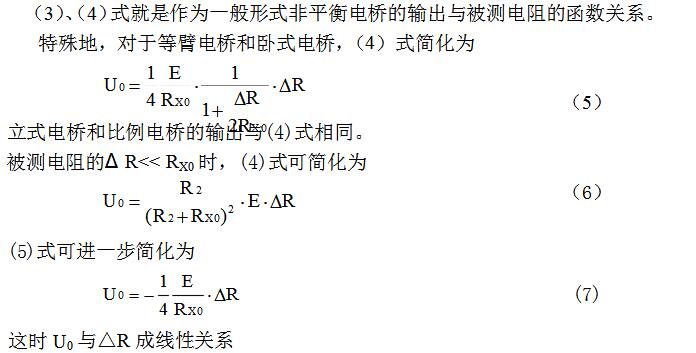

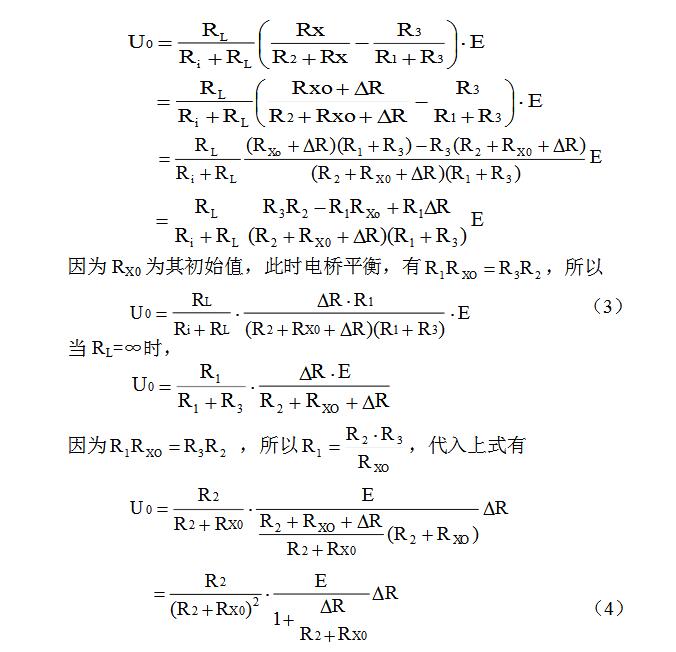

  非平衡电桥的输出

  非平衡电桥的输出接负载大小分类又可分为两种。一种是负载阻抗相对于桥臂电阻很大,如输入阻抗很高的数字电压表或输入阻抗很大的运算放大电路;另一种是负载阻抗较小,和桥臂电阻相比拟。后一种由于非平衡电桥需输出一定的功率,故又称为功率电桥。

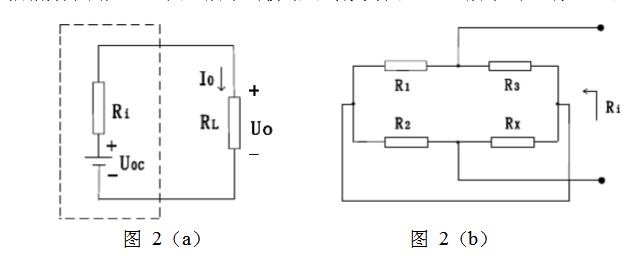

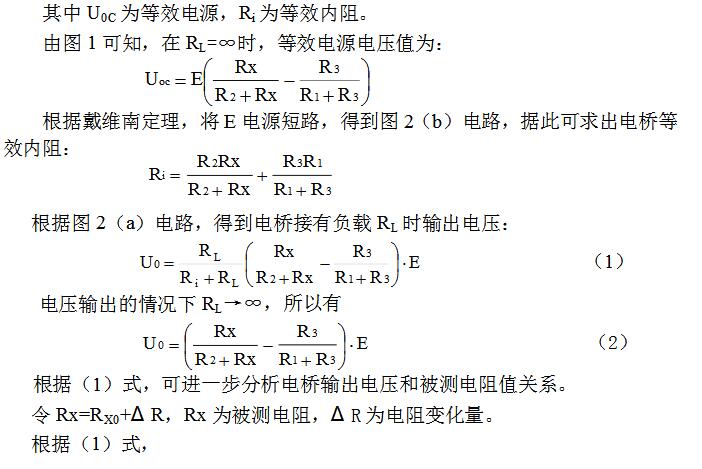

  根据戴维南定理,图1所示的桥路可等效为图2(a)所示的二端口网络。









  什么是平衡电桥

  当电桥中某两个特定的接点的电势相等,即此两接点的电桥输出为零时,就称其平衡电桥

  平衡电桥分类

  电桥可以按照激励方式分为直流平衡电桥和交流平衡电桥。

  直流平衡电桥对于直流电桥来说,其输出电压为:

  输出电压为:



  由上式可见:若

  则输出电压必为零,此时电桥处于平衡状态,称为平衡电桥。

  因此,对于直流平衡电桥来说,平衡条件为:

  交流平衡电桥

  对于直流电桥来说,其输出电压为:

  输出电压为:



  由上式可见:若 ,则输出电压为零。对于交流电桥来说,Z是复数。

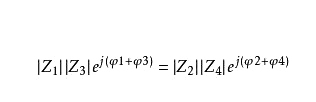

  那么,交流电桥的平衡条件为:



  可以表示为:



  非平衡电桥与平衡电桥之间是什么区别

  非平衡电桥与平衡电桥之间的关系是是非关系。工作在不平衡条件下的电桥是非平衡电桥,工作在平衡条件下的电桥是平衡电桥。

        平衡电桥指两臂中点电压相同,为的是测试准确,精度较高。非平衡电桥相对简单精度稍差。
