图示:npn和pnp三极管的区别图

作者:佚名    文章来源:本站原创    点击数:4483    更新时间:2017-7-17

大学模拟电子的课程里面肯定讲到了三极管、晶体管的应用。什么放大倍数,推挽输出、共基极放大电路、共射放大电路等等。现在想起来还是头晕,其实我自始至终都不怎么会用上面说的那些电路。

npn和pnp三极管的等效电路图

 工作好几年,三极管用的最多的,其实是开关电路。下面分别介绍PNP型和NPN型的三极管。先说PNP型的三极管,常用的型号有9012,8550等等。如何使用呢,如下图:

三极管放大电路图解

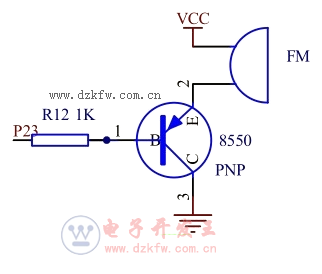

FM是一个蜂鸣器,8550是一个PNP型的三极管,C端接地,B端由单片机控制,E端通过FM接VCC。根据箭头的方向,E端高电压的时候,当B端也是高电压,那么E和C之间是断开的,当B端是低电压,那么E和C直接导通,实现开关的作用。简单的技巧:三极管上箭头所在方向的二极管,只要二极管正向导通,那么三极管上下就能导通。
NPN的三极管也是同样的道理,这里不做过多解释。
这里可以看到,三极管用作开关管的时候非常简单,根本不会涉及到任何所谓的公式、放大倍数计算等等。
