会员注册一、实验目的
1.精确测量中高值电阻（单桥）
2.掌握电桥测电阻的原理和方法
二、实验原理
电阻是电路的基本元件之一，电阻的测量是基本的电学测量。用伏安法测量电阻，虽然原理简单，但有系统误差。在需要精确测量阻值时，必须用惠斯通电桥，惠斯通电桥适宜于测量中值电阻（1～10Ω）。

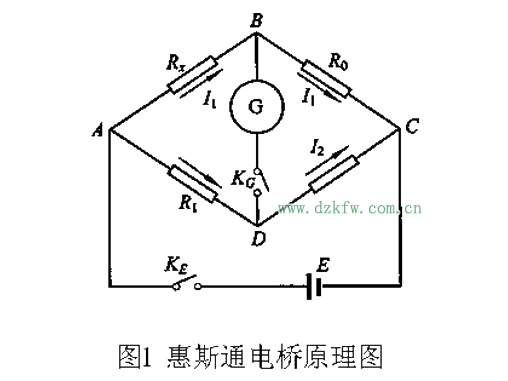

惠斯通电桥的原理如图l所示。标准电阻R0、R1、R2和待测电阻RX连成四边形，每一条边称为电桥的一个臂。在对角A和C之间接电源E，在对角B和D之间接检流计G。因此电桥由4个臂、电源和检流计三部分组成。当开关KE和KG接通后，各条支路中均有电流通过，检流计支路起了沟通ABC和ADC两条支路的作用，好象一座“桥”一样，故称为“电桥”。适当调节R0、R1和R2的大小，可以使桥上没有电流通过，即通过检流计的电流IG=0，这时，B、D两点的电势相等。电桥的这种状态称为平衡状态。这时A、B之间的电势差等于A、D之间的电势差，B、C之间的电势差等于D、C之间的电势差。设ABC支路和ADC支路中的电流分别为I1和I2，由欧姆定律得：
两式相除得
（1）式称为电桥的平衡条件。由（1）式得
即待测电阻RX等于R1/R2与R0的乘积。通常将R1/R2称为比率臂，将R0称为比较臂。
三、实验仪器
箱式直流单臂电桥，导线若干，待测电阻。
四、实验内容和步骤
1.将RN及功能选择档均选择为“单桥”。
2.打开电源，按下2mV档，调节调零电位，将读数调零。
3.按下电压表“接入键”、200mV键。
4.接入Rx初步设定R3.根据Rx/R3的比值，设定R1，R2。
5.按下B，G按钮，逐步调节R3（从高位到低位，使V接近等于0）。
6.重复上述步骤，多次测量记录数据。
五、实验数据与处理
六、误差分析
1.电源仪器试用时间长，电压偏小。
2.导线磨损致使电阻分布不均匀。
3.检流计灵敏度可导致偶然误差增大。
4.电阻使用时间较长，有损坏。
5.元器件本身存在的误差。
