断电延时时间继电器的触点,在继电器通电后触点动作,继电器断电后,到达设定的延时时间触点复原。
如何记忆其图形符号?

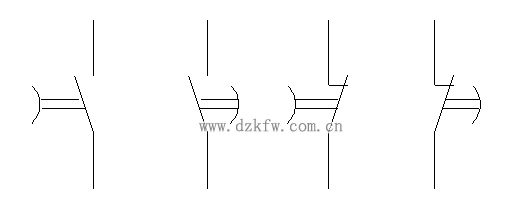

先看通电延时时间继电器的触点:
通电延时时间继电器的触点看圆弧,圆弧向圆心方向移动,带动触点延时动作。

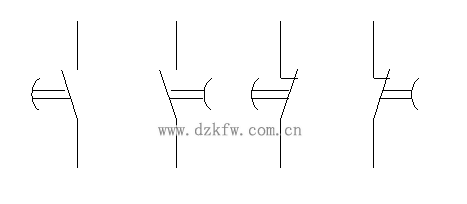

再看断电延时时间继电器的触点:
断电延时时间继电器的触点也是看圆弧,通电后触点动作。断电后,圆弧向圆心方向移动,带动触点延时复位。
再看断电延时时间继电器的触点:
断电延时时间继电器的触点也是看圆弧,通电后触点动作。断电后,圆弧向圆心方向移动,带动触点延时复位。
