供电中(N线)中性线与地线的区别

作者:佚名    文章来源:本站原创    点击数:2367    更新时间:2018-04-25
先从中性线说起,如果负载平衡,负载也是三相的,理论上只要三条相线就可以使用了,比如三相异步电机就是这样使用的,并不需要什么中性线这些,但是实际上负载不一定平衡,所以设计了一条中性线出来。中性线是指在“星形接法”的三相交流电路中,三根相线的连接时的一根“公共线”,它是相对于三条相线而言的一条公共线。国际电工委员会(IEC)标准将载荷多相不平衡电流的导线称作中性线(N线)。

载荷多相不平衡电流的导线称作中性线(N线)

可以设想一下,假如用电上没有什么安全要求,比如不要考虑保护用电负载漏电引起电死人或者损坏什么器件,也就不用考虑什么接地方面的措施,只要有三条相线和一条中性线,一切用电要求都可以满足了,也就没有什么地线的说法了。
但是,人和设备都在地球这个等电位体上生活工作和运行,需要保护他们的安全,只要是等电位的地方,就不会电到人,所以专家们想出一个方法,就是把这些用电设备接地了,或者把那条中性线接地了,这样让它他们和大地等电位,就不会威胁到人的安全了。

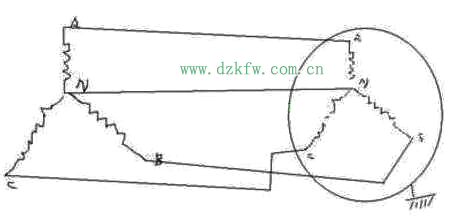

零线火线地线的接法
所以就出来一条地线了,只要深入在大地上打一个够深的洞,把那条中线性线接地了,这样人触摸到中性线,也是安全的,因为它和大地等电势。另外从布线角度来看,这样节省了一条布线,省和很多钱和很多资源,所以就把这条中性线接地了。
因此,在严格的绝对平衡的三相交流负载中,这根中性线是零电位,也就是电压为零。中性线和零线都是从电源的中性点引出来的导线。中性点接地后引出来的导线叫零线,这样就多了一个零线的概念出来。
实际上,零线和现实生活中的地线还是有区别的,我们用电上的地线,直接在我们附近接地,这样平时主要是保护安全用,比如相线漏电了,因为电器接地,所以你触摸到地线上,也不会电到你,而零线,往往是经过开关再过来了,这时候和保护地线是不一样的。用PE表示,但是有些中性线是兼有保护线和中性线作用的导体,所以用PEN来标识。
