图解双稳态继电器的工作原理

作者:佚名    文章来源:本站原创    点击数:2053    更新时间:2018-12-16

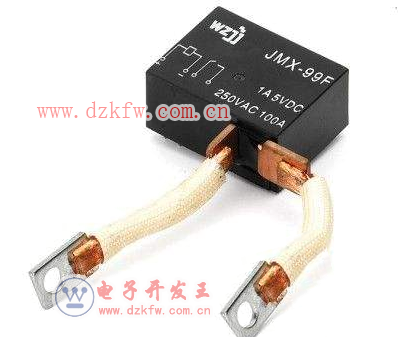

双稳态继电器有两个稳定状态的一种继电器。它有两个输入回路,按规定加入输入量时可以造成两种稳定状态。就是给它一个正脉冲电压它由常闭闭合状态改为常开闭合状态,给它一负脉电压则由常用开闭合状态回到常闭闭合状态,所以双稳态电压继电器比较节能省电、线圈不会发热。双稳态继电器也可以叫磁保持继电器。

双稳态继电器的组成

线圈、线圈架、软磁性体、支架、触点、活动芯子、弹簧、铜片组成。活动芯子的两个稳定位置由弹簧、心形槽及经支架伸入的销子锁定。活动芯子下部固连一软磁性小圆柱体,小圆柱体伸入由线圈、软磁性体组成的电磁铁。

双稳态继电器的组成

双稳态继电器工作原理

双稳态继电器就是给它一个正脉冲电压它由常闭闭合状态改为常开闭合,给它一个负脉冲电压则由常开闭合状态回到常闭闭合。所以双稳态继电器比较节能省电,线圈不会发热。

该继电器是在JQX-14F基础上研制,所以该继电器的大小与接线方式,线路板按装尺寸都一样,触点电流同样双组5A/250VAC,单组10A/250VAC和16A/250VAC.

双稳态继电器的优缺点

优点:

1、状态转换后不再需要维持电磁铁吸合而消耗能量,也没有电磁铁连续工作时可能发出的噪声及磁场影响。

2、结构上的复杂降低能源的消耗及环保。

3、可以看做两个位置上均有保持磁铁的继电器,即使不通电,继电器也会维持当前状态;不像一般继电器,通电时在NO(normalopen),断电回到NC(normalclose)。

4、节能,切换只需要通电数毫秒

缺点:

结构略复杂,价格略贵,另外线圈需要正反向通电,需要搭类似H桥的驱动。

单稳态继电器和双稳态继电器区别

单稳态继电器Monostable relay:继电器正常运行时控制电压掉电,触头动作,并在电压恢复时又重新恢复到控制电压消失前的状态,短时掉电,如不超过200ms, 则不会改变辅助触头的状态。

如脱扣后(触头已动作)发生控制电压掉电,则触头保持脱扣状态,知道故障解除,触头复位。单稳态继电器适用于对控制电压不进行特殊监控的保护设备。

双稳态继电器Bistable relay :继电器正常运行时控制电压掉电,触头保持掉电前状态,电压恢复后依然保持掉电前状态。

如脱扣后(触头已动作)发生控制电压掉电,则触头保持脱扣状态,知道故障解除,触头复位。双稳态继电器适用于对控制电压进行单独监控保护的设备。

单稳态继电器指在不上电的时候,继电器处于一种自然状态A;当上电后,继电器切换到另一种工作状态B;当断电后,继电器又恢复到自然状态A。总结来说就是通过给线圈供电产生电流,来改变继电器的状态。

双稳态继电器指在不上电的时候,继电器处于一种状态A;当给一个正脉冲后,继电器切换到另一种状态B;当给一个负脉冲后,继电器切换到另一种状态C(状态A与状态C是不是相同还没确认,理论上应该是一样的)。总结来说,双稳态继电器不同状态的切换需要两种不同的控制过程(相对单稳态来说,就是当单稳态的电源断掉后,继电器的状态不会回复到自然状态)。

另外双线圈和单线圈的区别简单理解就是通过给两个不同的线圈供电俩切换不同的状态。

光电耦合器和晶体管组成的双稳态电路图

如图所示为由光电耦合器和晶体管组成的双稳态电路。在电源电压接通瞬间的初始状态,晶体管VT截止,该电路输出高电位。当输入端加上正脉冲时,使VT的集电极电流增加,光电耦合器发光二极管发光,光敏三极管的集射间电阻变小,结果使VT的基极电流增加,形成正反馈,使VT迅速达到饱和状态,由“1”变成“0”。当输入负脉冲后,使VT的集电极电流变小,发光二极管变暗进而使VT的基极电流变小,引起VT的集电极电流进一步减小,使VT迅速变成截止状态,发光二极管不发光,光敏三极管截止,使VT稳定在截止状态,触发器由“0”变为“l”状态。此双稳态电路可以提高双稳态电路的抗干扰能力。

图解双稳态继电器的工作原理
