由JK触发器组成的4位移位寄存器工作原理

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-10-13

移位寄存器不仅有存放数码而且有移位的功能。所谓移位,就是每当来一位移位脉冲(时钟脉冲),触发器的状态便向右或向左移动一位,也就是指寄存的数码可以在移位脉冲的控制下依次进行移位。移位寄存器在计算机中应用广泛。

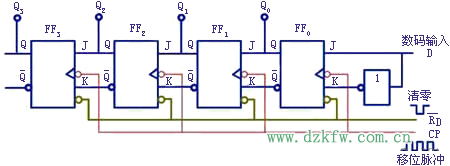

图1所示是由JK触发器组成的4位移位寄存器。接成D触发器,数码由D端输入。设寄存的二进制数为1011,按移位脉冲(即时钟脉冲)的工作节拍从高位到低位依次串行送至D端。工作之初先清零。首先,第一个移位脉冲的下降沿来到时使触发器翻转,,其他保持0态。接着,第二个移位脉冲的下降沿来到时使同时翻转,由于的J端为1,的J端为0,所以仍为0。以后过程见表1,移位一次,存入一个新数码,直到第4个脉冲的下降沿来时,存数结束。这时,可以从4个触发器的Q端得到并行的数码输出。

图1 由JK触发器组成的4位移位寄存器

表1 移位寄存器的状态表
计数脉冲数 二进制数 十进制数
0 0 0 0 0 清零
1 0 0 0 1 左移1位
2 0 0 1 0 左移2位
3 0 1 0 1 左移3位
4 1 0 1 1 左移4位
