一、滚筒式洗衣机的外观结构

按衣物投入的方式不同，分为两种类型。

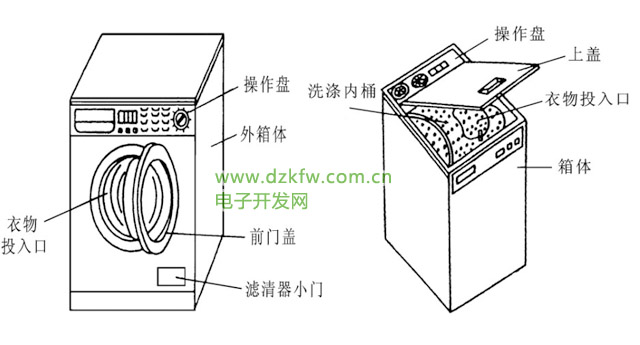

一种是前装式洗衣机，另一种是顶装式洗衣机。外形分别如图所示。

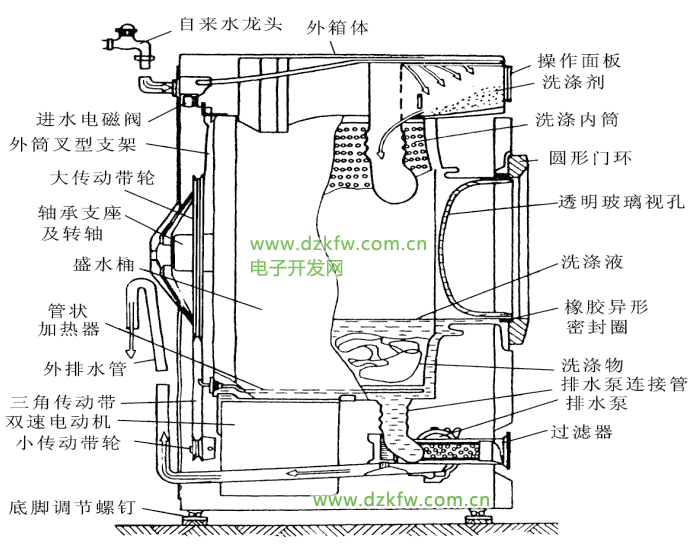

结构可分为洗涤、脱水系统，进、排水系统，电动机及传动系统，电气控制系统，支承机构及加热、烘干装置等，它的结构如图所示：



二、洗涤、脱水系统

结构：洗涤、脱水系统，进、排水系统，电动机及传动系统，电气控制系统，支承机构，加热、烘干装置等。

洗涤、脱水系统组成：不锈钢滚筒（内筒）、盛水筒（外筒）、内筒叉形架、转轴、外筒叉形架及滚动轴承等。

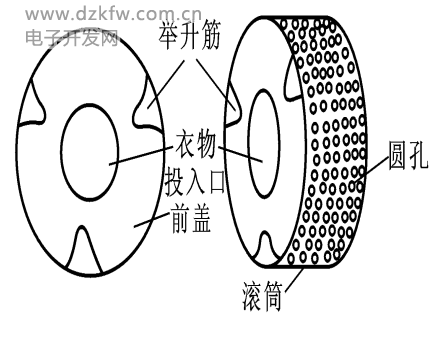

滚筒的结构对洗涤效果有着极其重要的影响。滚筒由筒体及前、后盖组成，其结构如图所示。



它通常都是用0.4 ~ 0.7 mm厚的不锈钢板卷制成，筒壁上布满直径为3.5 ~ 5 mm的圆孔，相邻孔之间距约15 ~ 20 mm。前盖中心开有装、取衣物用的大圆孔。滚筒内壁上有凸筋（举升筋）。如图所示。

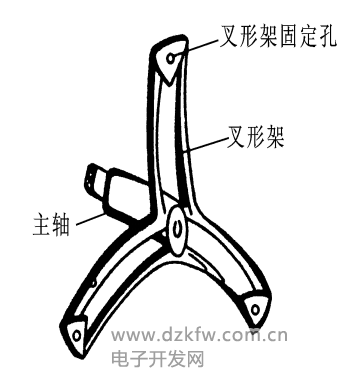

滚筒通过内筒叉形架组件与外桶相配合。如图所示。



外筒用来盛放洗涤液，还起支承作用。它由外筒、前、后盖、外筒密封圈、扣紧环等组成。外筒用优质钢板制成，表面经搪瓷处理。

外筒两端分别有一个支撑筒体的叉形架，它由铝合金压铸成型。叉形架的中心是轴承。在轴承和叉形架部位都有密封圈。滚筒的主轴装在外筒叉形架轴承中。

为了减小洗涤和脱水时机身的振动，滚筒式洗衣机的外筒上固定着配重块。

三、进、排水系统

滚筒式全自动洗衣机的逆水和排水都是自动控制的。它的进、排水系统主要由水位开关、逆水电磁阀和排水泵组成。

1．水位开关

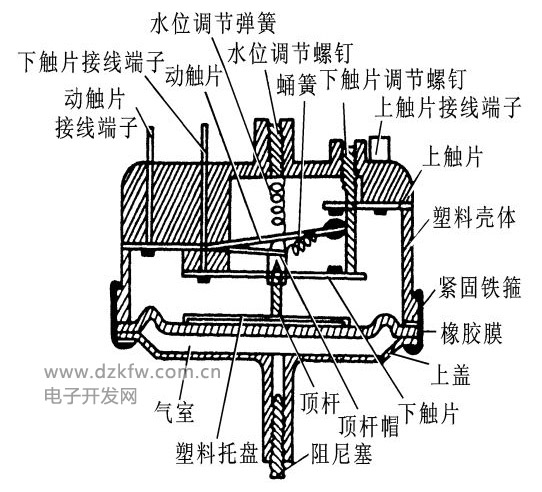

用压力式水位开关，其结构如图所示。



安装在洗衣机的顶部，由密闭的导管把它与盛水筒底部的水位管连接起来，如图所示。



水位开关由外壳、动、静触点、橡胶膜片和气室等构成。内部有两套水位控制机构，左、右侧都能对水位进行控制。

2．进水电磁阀

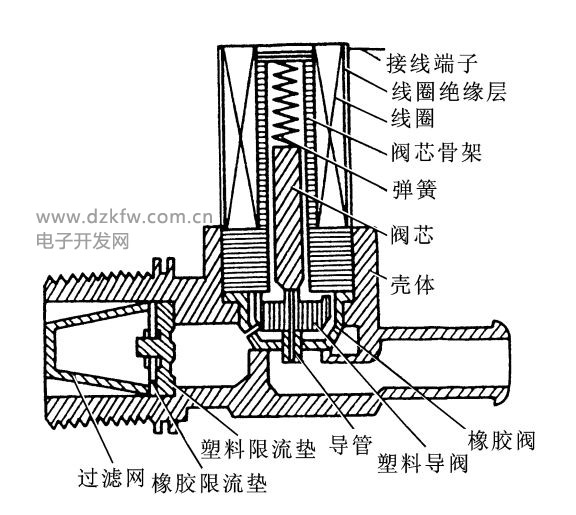

结构如图所示。是可拆卸的整体组装式结构。

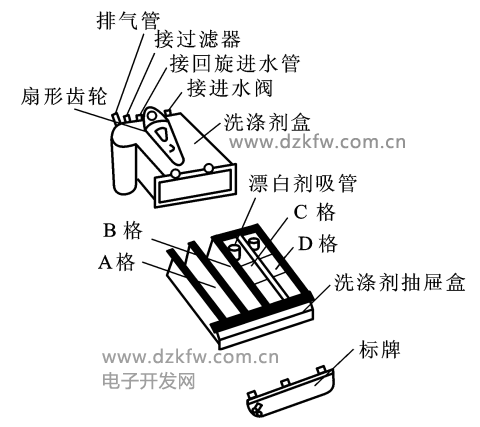

3．洗涤剂盒



4．过滤器

在洗衣机外箱体的右下方，过滤器的一端与盛水桶波纹管相连，另下端接到排水泵的逆水口上。

5．排水泵:

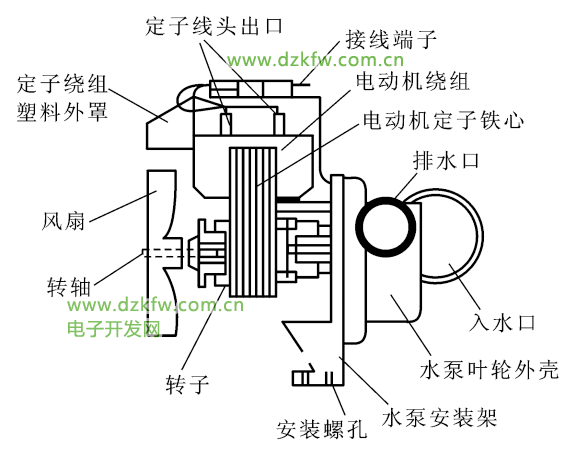

上排水，采用排水泵排水。单相罩极电动机驱动，图是它的结构示意图。



四、电动机及传动系统

采用传动带减速传动。

1．电容双速电动机的结构

有两套绕组，一套为2极高速绕组，另一套为12极低速绕组。嵌放在同一个定子铁心上。

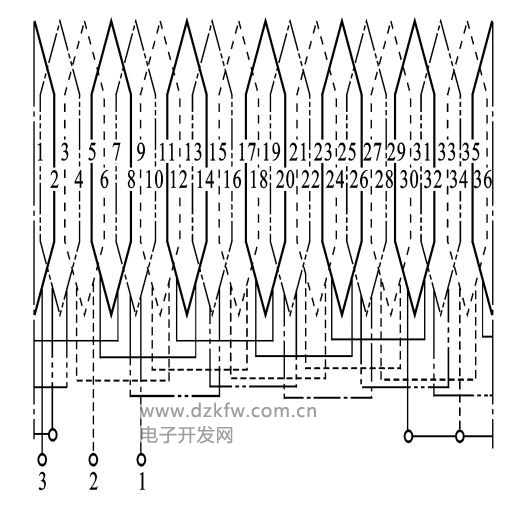

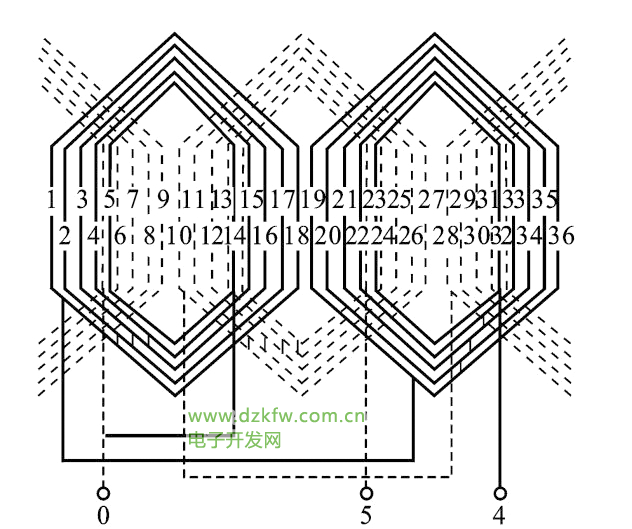

2．极高速绕组为同心式正弦绕组，它由主、副两个绕组组成，其绕组展开图如图所示。



12极低速绕组由主绕组、副绕组和公共绕组组成。采用Y型接法。如图是绕组展开图，其中主、副绕组的线径和匝数相同。双速电动机共有5个绕组。



2．电容双速电动机的控制原理

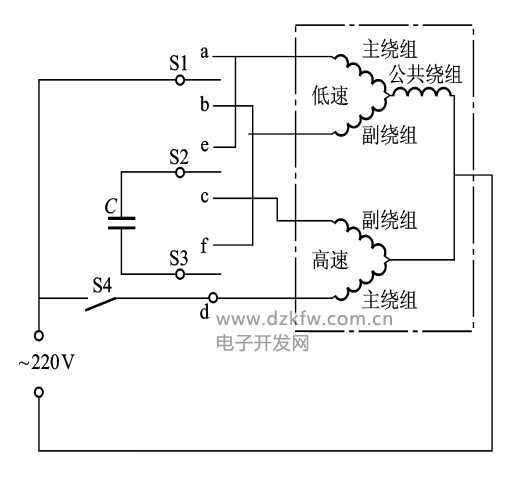

滚筒式洗衣机在洗涤或漂洗时，要求电动机能正、反向周期性低速运转。在脱水时，要京电动机单向高速运转。对于双速电动机来说，洗涤或漂洗时，电动机的低速绕组得电，而高理绕组不工作；脱水时的情况正好相反，且两种状态使用同一个电容器。双速电动机运转控制毛路原理如图所示。



S1、S2、S3、S4分别是程序控制器中由凸轮控制的触点。温升保护继电器免温升过高而烧毁电动机。

3．电容器

高速绕组和低速绕组使用同一个电容器。电容器的容量一般为14 ~ 20 pF，耐压值为450 V以上。

4．传动

通过传动带进行动力传递。小传动带轮与大传动带轮的直径之比为1:7。

五、电气控制系统

组成：由程序控制器、温度控制器、门开关等。

1．程序控制器

结构和工作原理与第十一章介绍的波轮式全自动洗衣机上使用的同类程序控制器是类似，外形如图所示。

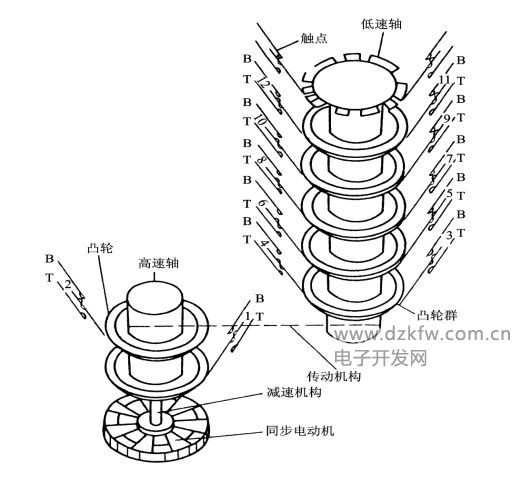

程序控制器的内部结构如图所示。



2．温度控制器

温度控制器，控制洗涤液的温度。

种类：定值型和可调型两种，根据感温元件，又分双金属片温控器、磁性温控器、饱和蒸气压力式温控器等多种。

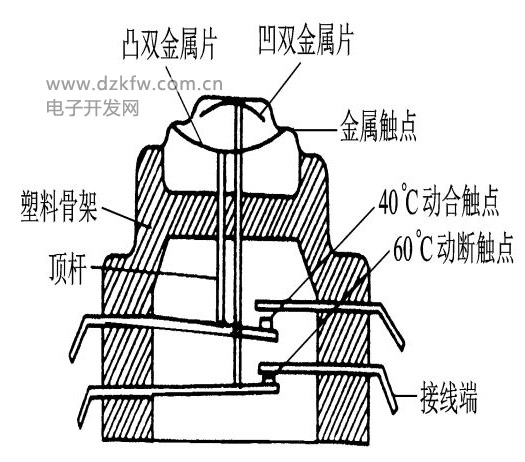

滚筒式洗衣机多采用碟形双金属定值型温控器。它的结构如图所示。



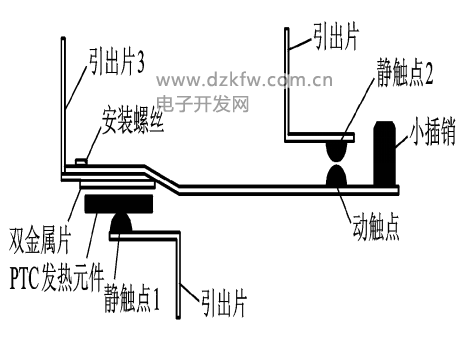

3．门开关受滚筒洗衣机门控制的微动开关。它的触点串联在电源电路中，如图所示。



门开关的特点：只要洗衣机通电，门便不能开启，如图是它的工作原理示意图。



六、加热装置

用以提高洗涤液温度的加热装置。采用管状加热器，其结构如图所示。

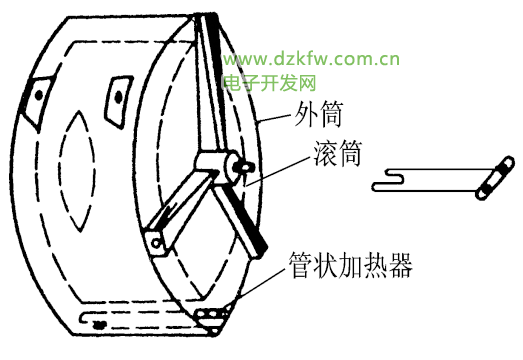

加热器安装在外筒的底部，位于外筒与内筒之间，如图所示。



七、支承机构

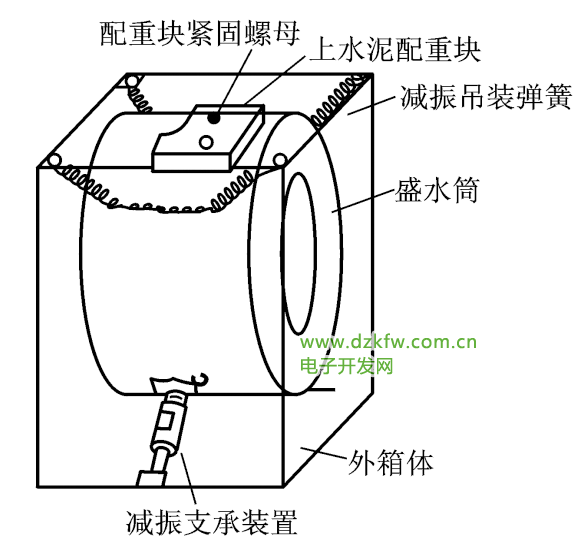

组成：吊装弹簧、弹性支承减振器、外箱体及底脚等。整个机芯采用弹性支承，如图所示。

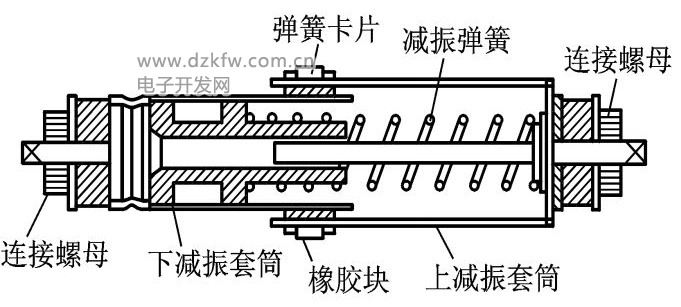

弹性支承减振器的结构如图所示。

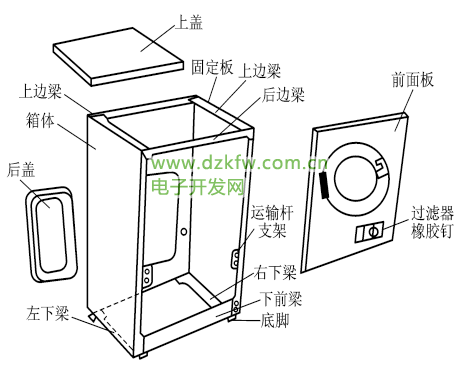

外箱体由箱体、大门铰链、小门铰链、过滤器门、前底板、上盖、后盖、底脚等构成，如图所示。
