燃气热水器电磁阀出故障了怎么办 燃气热水器电磁阀故障解决方法

作者:佚名    文章来源:本站原创    点击数:1409    更新时间:2018-08-13

摘要:燃气热水器电磁阀是燃气热水器的核心部件,是起到控制燃气热水器点火的主要作用,是燃气热水器能否正常使用的重要保障。下面就让小编来告诉大家燃气热水器电磁阀的工作原理、作用以及常见故障的维修。

  【燃气热水器电磁阀】燃气热水器电磁阀出故障了怎么办 燃气热水器电磁阀维修

  燃气热水器电磁阀工作原理:

  冷水进入热水器,流经水气联动阀体在流动水的一定压力差值作用下,推动水气联动阀门,并推动微动开关将电源接通并启动脉冲控制器,打开燃气通气电磁阀门,将燃气热水器燃烧器点燃;燃烧器点燃后,火焰检测元件通过检测火焰给出火焰信号予脉冲控制器,通过维持电流将电磁阀打开,维持燃烧器的正常燃烧。如果当点火失败,脉冲点火器因无检测到火焰的维持电流信号,无法维持电磁阀的正常开启,关闭电磁阀,切断燃气的供应。

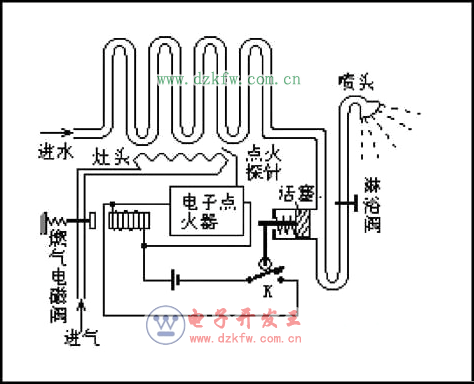

燃气热水器电磁阀工作原理

  燃气热水器电磁阀的作用:

  第一、电磁阀是起一个水汽联动的作用,通水、通电、才通气、双重保护的作用。按照正常的启动程序是:先通水,然后启动微动开关,整机通电,然后打火,在打火1~3秒后,电磁阀吸合,通气,燃烧。如果失去了电磁阀,在通水的时候,即通气了,如果点火延迟,燃气充满燃烧室的时候,会发生爆燃,带来安全隐患。

  第二:热水器的双重保护,即水压启动的同时,水膜受水压力作用,向左推动的同时,打开了整机电源,同时也把一个弹簧顶盖,顶向左边。(这就是另一个控制气源的开关),它是机械作用,如果水膜里有了渣滓,水垢后,如果水膜回不到位,你又没有使用电磁阀的话,就会漏气,发生安全事故。

  燃气热水器电磁阀的常见故障及维修:

  1.不燃烧:

  (1)如果水压正常,但热水龙头或淋浴器水压异常,有可能是热水龙头或淋浴器脏堵,清理一下恢复正常水压即可。

  (2)如果出水口水压正常,但无打火的声音,先查电池是否接触不良或者没有电,若电池正常,多数是水控电源总开关接触不良。打开热水器外壳检查,装在热水器下部的水控电源总开关,右侧面还有一片小铁片压着一个小触点,压着是关,松开是开。可试拨小铁片松开开关,正常的话就会立即打火,如果还未打火,多数是该开关坏(这一开关的损坏率很高),买一个换上即可。

  (3)如果能听到打火声,要是燃烧一下就熄灭,说明电磁阀打开了一下,然后又关起来(靠近热水器可以听到电磁阀打开时的很轻的“笃”声),多数是打火器坏了,换一个即可。

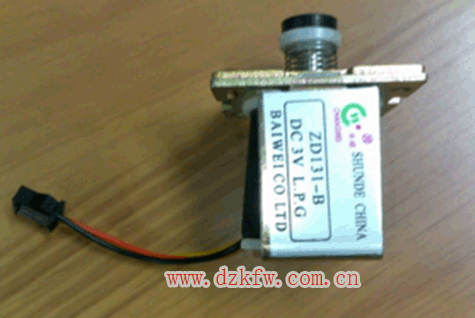

燃气热水器电磁阀实物图

  2.通水后燃烧正常,同时打火指示灯亮,但打火不断,然后过十秒钟左右打火停止,同时停止燃烧。这一般是打火器的燃烧检测回路有问题,多数是探针与导线接触不好。为了防止燃气进入燃烧器后没有燃烧而溢出造成危害,在燃烧器旁边除了有两个打火针外,还设置了一个燃烧检测探针,这一探针通过火焰电离子使燃烧控制器破坏打火器内部高压振荡器的振荡条件,起到火燃便停止打火的作用,可以节能,同时让维持电流一直输出维持电磁阀打开。如果不能打燃火,内部振荡器定时时间到,随即停止打火。并且关闭电磁阀起到安全防护作用。
