巧制小功率直流固体继电器,Power DC solid state relay

作者:佚名    文章来源:本站原创    点击数:1998    更新时间:2018-05-28

巧制小功率直流固体继电器,Power DC solid state relay

关键字:固态继电器电路图

这款直流固体继电器不但成本低,而且灵敏度极高,一装即成。

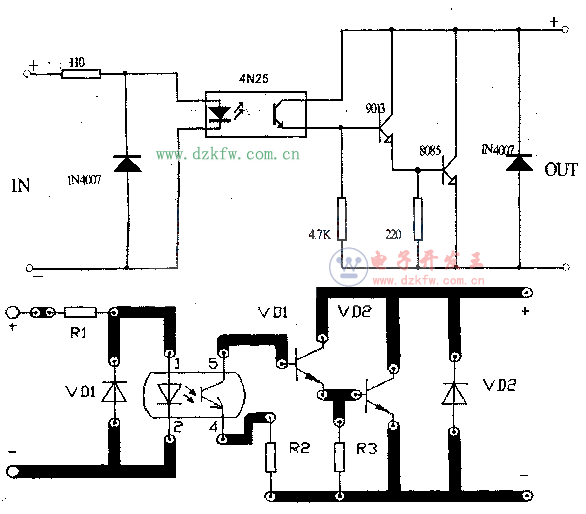

  工作原理:如图所示,IC为光电耦合器,R1为输入端限流电阻,VT1、VT2组成复合管的输出控制器件,VD1、VT2分别为输入端、输出端的保护二极管。当固体继电器输入端(IN)加上直流电压时,其输出端(OUT)的“正”端与“负”端之间即导通,允许负载电流从正极流到负极,即可用于直流电路中的各种全自动的控制。
  在实际制作成品时,按图中的描绘和该制作的电路板;长50口宽35口左右即可。在将所有元器件全部焊入电路板,再用绝缘材料料制作一个外壳,将电路板上的原件安装在盒内。
  再打4个固定孔的左右两则的输入、输出接线端应留在外壳外面。外壳上应标明输入、输出各接线端的标志。制作成功的直流固体继电器可投入制作实验中。



小功率直流固体继电器电路图


Tags:固体继电器,电路图
