具有低音控制的LM1877功放电路图 Bass control circuit diagram

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-04-28

具有低音控制的LM1877功放电路图 Bass control circuit diagram

具有低音控制的LM1877功放电路图 Bass control circuit diagram

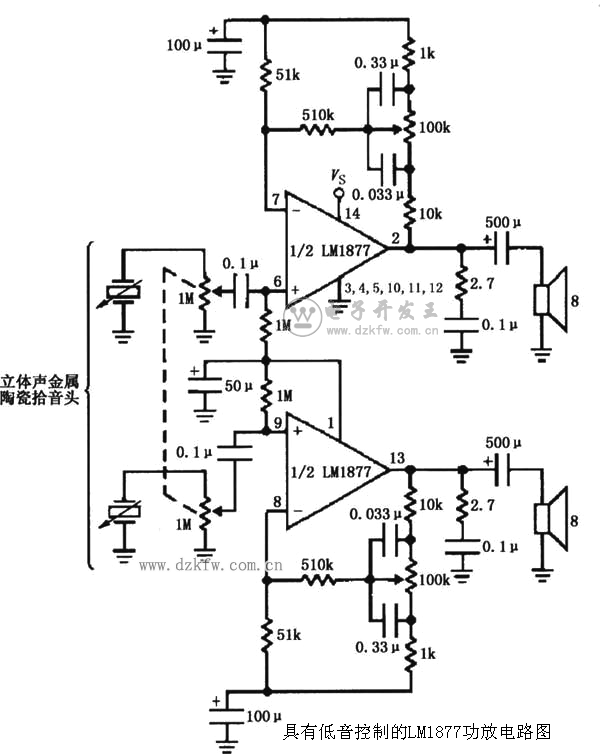

如图所示为由LM1877构成的具有低音控制的立体声唱机放大电路。立体声金属陶瓷拾音器拾取唱盘上的立体声左、右声道音频信号,经过两个1MΩ电位器输入,分别由两个0.1μF电容耦合加到LM1877的输入端6、9脚,放大后由2、13脚分别输出,分别送到左、右声道扬声器。其中,两个1MΩ电位器为音量电位器,两个电位器联动,用于调节音量大小。与1脚相连的两个1MΩ电阻用于设置放大器直流偏置工作点,同时与0.1μF耦合电容组成输入端高通滤波器。接在放大器2脚与7脚之间反馈回路的100kΩ电位器(同理,接在放大器13脚与8脚之间的反馈回路的100kΩ电位器)为低音控制电位器。分别与左、右声道扬声器并联的2.7Ω电阻、0.1μF电容用于滤除高频噪声。

Tags:低音控制,LM1877,功放,电路图
