滚筒洗衣机的支撑减震系统主要由箱体、平衡装置和支撑减震装置等组成，其中平衡装置包括上平衡块、前平衡块和后平衡块等，支撑减震装置主要由吊装弹簧和减震器等组成。下图所示为典型滚筒洗衣机支撑减震系统的基本结构图。



滚筒洗衣机在工作过程中，滚筒不停地旋转，当衣物偏心过重时，如衣物从上端转动到下端的过程中，通过上平衡块保证滚筒的转动平衡，这时滚筒由于重力过大会下移，在滚筒下移过程中会拉动吊装弹簧.

通过安装在底部与滚筒固定的减震器来减少滚筒的震动，从而完成正常的洗涤过程，增加滚筒洗衣机的使用寿命，如下图所示。



1．箱体

滚筒洗衣机的箱体由薄钢板制成，钢板表面经加工处理，具有较高的耐腐蚀性，箱体之间通过焊接和铆接连接在一起，如下图所示。滚筒洗衣机的大多数部件都与箱体进行固定。



如下图所示，典型滚筒洗衣机的箱体主要是由主箱体、后板、后盖板、连接板、上盖板和踢脚板等构成。



箱体后板通过铆钉和固定螺丝与主箱体进行固定。



在后板上有3个固定螺丝孔和2个卡扣，用于固定后盖板，在后盖板上有透气孔，起防潮和方便维修的作用，当洗衣机出现故障时，将后盖板卸下，即可对其内部的元件进行检测，如下图所示。



在滚筒洗衣机箱体的顶端还设有2个连接板，通过铆接和焊接与滚筒洗衣机的主箱体进行固定，在其2个连接板的侧端设有滚筒洗衣机内部元件的固定孔和固定挂钩处，起到主箱体与内部元件的连接作用。

在连接板的上端还设有防震海绵垫，防震海绵垫为细长型，用于减小滚筒洗衣机工作过程中上盖与主箱体之间的震动，如下图所示。

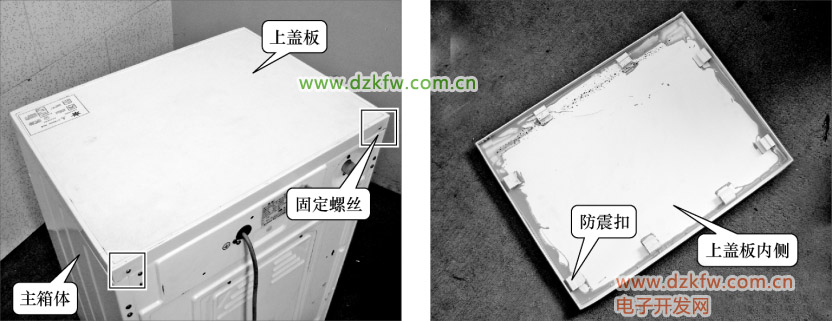

滚筒洗衣机的上盖板是由塑料原料制成，在其内侧设有防震扣，与连接板上的海绵垫接触，用于减小滚筒洗衣机工作过程中上盖与主箱体之间的震动，上盖板与主箱体是通过后端的2个固定螺丝进行固定的，如下图所示。



踢脚板通常设在滚筒洗衣机的前端，用户在使用过程中踢到踢脚板，这时不会对滚筒洗衣机的主箱体造成直接的损坏，踢脚板损坏后，可直接对其进行更换。

下图所示为典型滚筒洗衣机的踢脚板，与主箱体通过固定卡扣进行固定。



在滚筒洗衣机的下端也有2个连接板，用于连接内部元件和底脚，通过铆钉固定在滚筒洗衣机的主箱体上，如下图所示。



在滚筒洗衣机的底部设有4个底脚，4个底脚为可调底脚，由橡胶制成，可起到防震的作用，还可通过调节底脚，来实现滚筒洗衣机的平衡，如图所示。



2．平衡装置

滚筒洗衣机的上平衡块安装于洗衣机外桶的上端，通常由水泥制成，因此，重量很大，与外桶通过2对固定螺栓和螺母进行固定，如下图所示。



滚筒洗衣机除了采用上平衡块对洗涤脱水桶进行固定外，还需采用前平衡块和后平衡块来增加外桶的重量，平衡洗涤脱水桶的重心，如下图所示，前平衡块呈2个半圆形，安装于滚筒洗衣机外桶前端的两侧，分别由2对固定螺栓和螺母进行固定。



滚筒洗衣机后平衡块安装于洗衣机外桶的后端，呈Y字型，分别由3对固定螺栓和螺母进行固定，如下图。



有些滚筒洗衣机的前平衡块采用圆弧状，安装于滚筒洗衣机外桶的前端，用于平衡滚筒。



3．支撑减震装置

滚筒洗衣机的支撑减震装置主要包括吊装弹簧和减震器。

（1）吊装弹簧

吊装弹簧是用于固定滚筒，减小滚筒洗衣机在工作过程中的震动。

由于吊装弹簧要承受滚筒一定的重量，因此其外形较粗大，用手拉伸弹簧，弹簧几乎无动作，在弹簧的两端分别有2个挂钩，一端用于挂在滚筒洗衣机的箱体上，另一端用于挂在外桶上。

下图所示为吊装弹簧的实物图。



滚筒洗衣机的吊装弹簧位于洗衣机外桶的两侧，与洗衣机外桶和箱体相连，承担着滚筒一定的重量，同时起着平衡滚筒和减少滚筒震动的作用，下图所示为滚筒洗衣机吊装弹簧的安装位置。



（2）减震器

滚筒洗衣机的减震器位于洗衣机的底端，起支撑滚筒和减小滚筒工作中的震动的作用。

减震器是由呈细长状的阻尼器和气缸组成，阻尼器以橡胶高分子材料为主要原材料制成，插接在气缸内，可以来回拉伸，在阻尼器和气缸的两端分别设有滚筒洗衣机的箱体和外桶的连接孔，如下图所示。

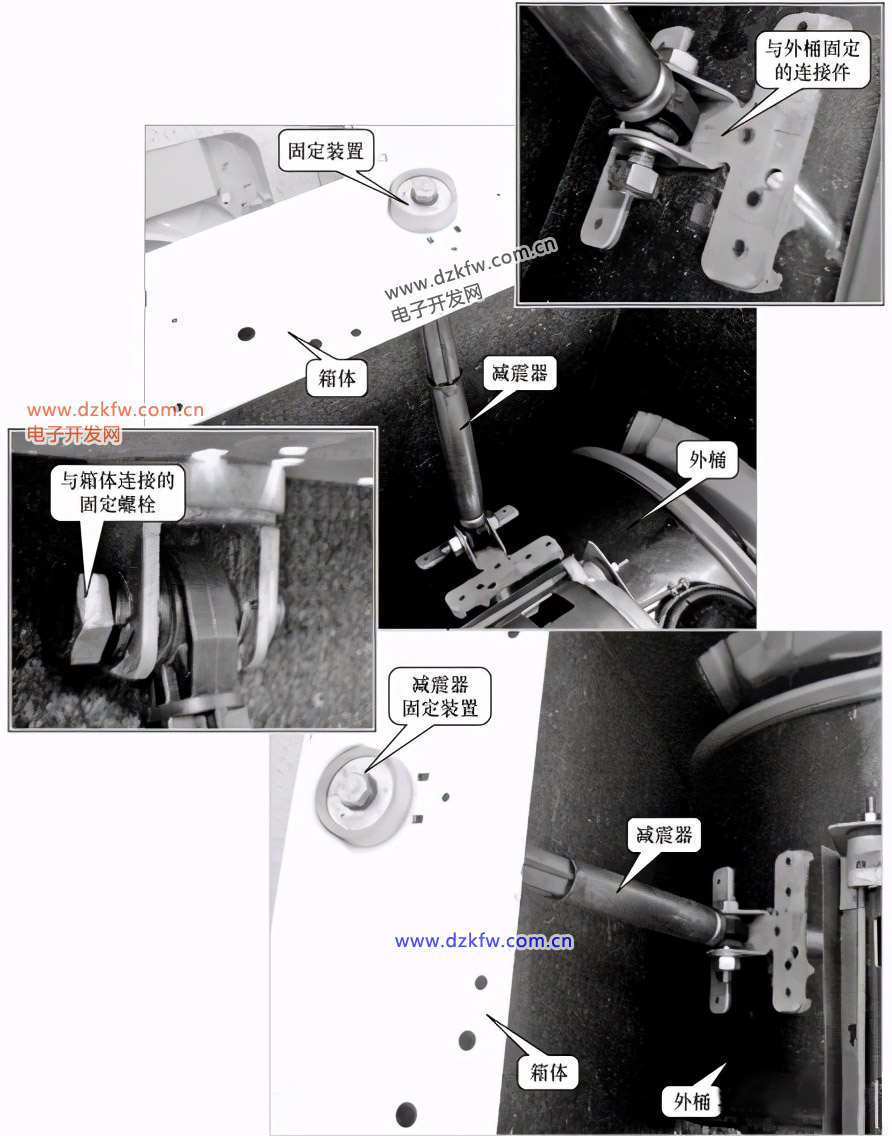

减震器的一端通过固定螺栓固定在滚筒洗衣机箱体的固定装置上，另一端则通过固定螺栓和螺丝固定在外桶的固定连接件上，具体连接固定方式如下图所示。



除了阻尼气缸减震器外，还有一种阻尼弹簧减震器，这种减震器主要由阻尼器和弹簧组成，安装方法及位置与阻尼气缸减震器相同。

下图所示为阻尼弹簧减震器的实物图。



下图所示为阻尼弹簧减震器的另一种安装方式示意图。该减震器损坏，一般是由于减震弹簧失去弹性所致。
