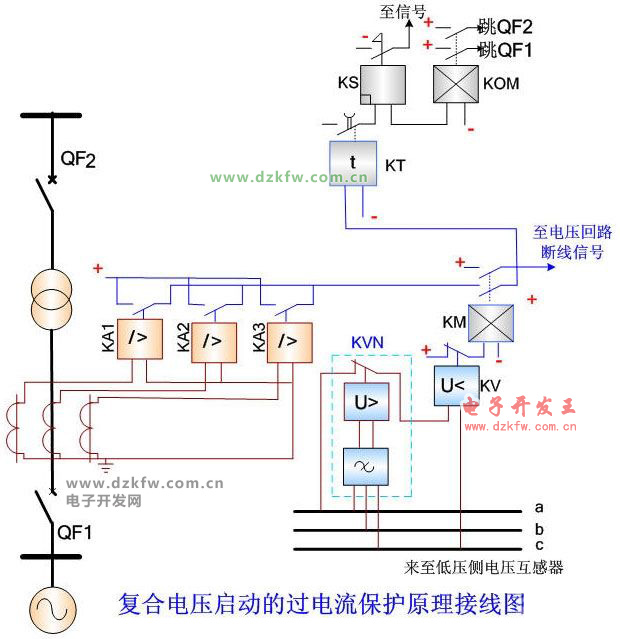

1、复合电压启动的过电流保护的原理接线

如下图：

2、保护组成

电流元件、电压元件（含负序电压继电器KVN和低电压继电器KV）、时间元件。

3、装置动作情况

1）当发生不对称短路时，故障相电流继电器动作，同时负序电压继电器动作，其动断触点断开，致使低电压继电器KV失压，动断触点闭合，起动闭锁中间继电器KM。相电流继电器通过KM常开触点起动时间继电器KT，经整定延时起动信号和出口继电器，将变压器两侧断路器断开。

2）当发生对称短路时，由于短路初始瞬间也会出现短时的负序电压，KVN也会动作，使KV失去电压。当负序电压消失后，KVN返回，动断触点闭合，此时加于KV线圈上的电压已是对称短路时的低电压，只要该电压小于低电压继电器的返回电压KV不致于返回，而且KV的返回电压是其起动电压的Kre（大于1）倍。

因此，电压元件的灵敏度可提高Kre倍。复合电压启动的过流保护在对称短路和不对称短路时都有较高的灵敏度。

4、负序电压继电器的起动电压整定

负序电压继电器的起动电压按躲开正常运行情况下负序电压滤过器输出的最大不平衡电压整定。根据运行经验，取：

5、复合电压启动的过电流保护的优点

1)由于负序电压继电器的整定值较小，因此对于不对称短路，其灵敏系数较高。

2)对于对称短路，电压元件的灵敏性可提高1.15～1.2倍。

3)由于保护反应负序电压，因此对于变压器后的不对称短路，与变压器的接线方式无关。
