电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称为电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。接下来，为大家详细说下电抗器安装方式和电抗器的接线方法。

一、电抗器安装方式

电抗器看是铁芯的还是空芯的，铁芯的安装较为简单，按照回路中设置点位置安装、保证一定的安全距离即可。
空芯电抗器有叠装的，有散开一字排开、品字形的，还有两叠一平的放置方法。

二、电抗器的接线方法

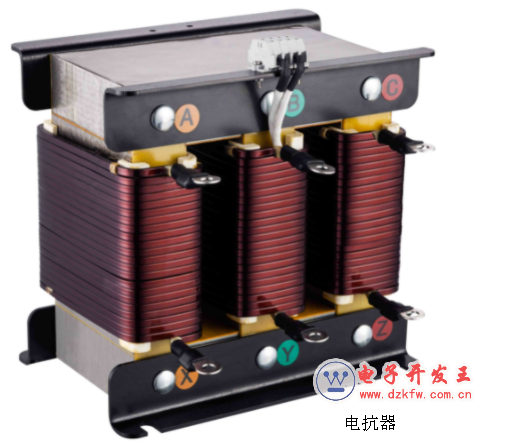

ABCXYZ六个端子，可以将ABC作为电抗器进线端，XYZ作为电抗器出线端;也可以将XYZ作为电抗器进线端，ABC作为电抗器出线端。这没有什么具体的进线、出线的顺序要求，怎么接都行，对变频器不会有影响。只是注意一点:ABC、XYZ这两套端子，接线时不能互相交叉。
