三相异步电动机的调速特性

作者:佚名    文章来源:本站原创    点击数:    更新时间:2017-7-8
由公式在已知T的条件下可推算出S:


再由公式和公式可得到:


根据上述公式,改变其四个参数(Tmax、Sm、f、p),有如下4种相应的调速方法:
  调压调速
  转子电路串电阻调速
  改变极对数调速
  变频调速
1.改变定子磁极数的调速特性
  由式 n0=60f/p 可知,如果磁极对数p减小一半,则旋转磁场的转速n0将提高一倍,转子转速n差不多也提高一倍。因此改变p可以得到不同的转速。 如何改变磁极对数,取决于定子绕组的布置和联接方式。
  原理:变换异步电动机绕组极数从而改变同步转速进行调速,其转速是按阶跃方式变化,而非连续变化。
  应用:变极调速主要用于笼型异步电动机,变极电动机有转换单绕组接线改变极数的电动机和同一铁芯上设置两个以上极数不同绕组的电动机。
  下图是YD系列(IP44)变极多速三相异步电动机。


YD系列(IP44)变极多速三相异步电动机
2.改变定子回路电压的调速特性


3.改变定子回路电源频率的调速特性
原理:
  利用电动机的同步转速随频率变化的特性,通过改变电动机的供电频率进行调速

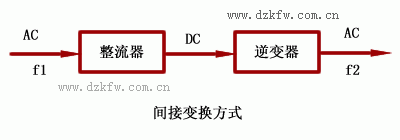

间接变换方式(交-直-交变频)


原理:
把交流电通过整流器变为直流电,再用逆变器将直流电变为频率可变的交流电供给异步电动机。
电压型变频调速


  原理:整流输出经电感电容滤波,具有恒压源特性,逆变器具有反馈二极管,是一种方波电压逆变器。变频器对三相交流异步电动机提供可调的电压与频率成比例的交流电源。
  缺点:这种方法若不设置与整流器反向并联的再生逆变器,则不能实现再生制动。
  应用:电压型变频器一般在单方向运转、不要求快速调节及多台电动机协调运行等场合使用。
