Y–Δ接(三相三线制)对称三相电路的计算

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-06-24

星三角

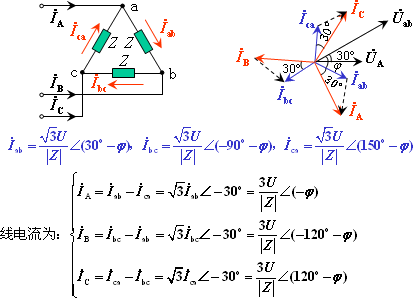

1.不考虑端线阻抗的情况


  负载上相电压与线电压相等:

  相电流为:


  讨论:
  若不考虑端线阻抗,则:
  (1)当负载额定电压等于电源线电压时,应如何连接?
  答:应三角形连接。
  (2)当负载额定电压等于电源线电压的 时,应如何连接?
  答:应星形连接。
  三相电动机:星形接法或三角形接法;
  电灯:三相四线制星形接法(必须带中线)。

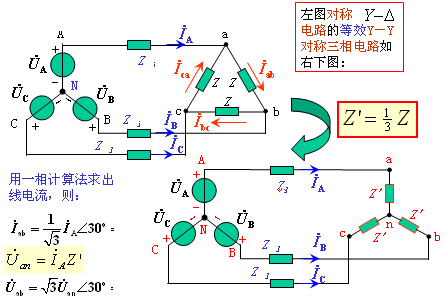

  2.考虑端线阻抗的情况

  由对称性,得出其它两相的电压、电流。
