单电压比较器电路图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2012-1-7

LM111/211/311的电源电压范围大(±5V~±l5V)、偏置电流小、失调电流小、差分输入电压范围大(±30V),其输出与TTL、DTL及MOS电路相容,并可驱动指示灯和继电器。可以单电源供电,也可以双电源供电,有集电极输出和发射极输出两种形式。该类比较器还具有外部平衡调节端和选通控制端,在使用时根据选择或调节。

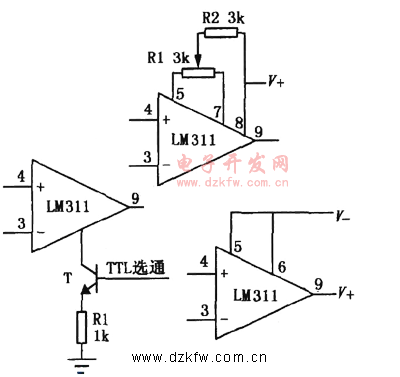

其基本使用电路如图所示:

单电压比较器电路图
