220V 电子灭蝇器制作

作者:佚名    文章来源:本站原创    点击数:    更新时间:2013-3-29

这个电子灭蝇器简单易制,对一切飞到灭蝇器电网上的苍蝇,均能歼灭。
原理分析:

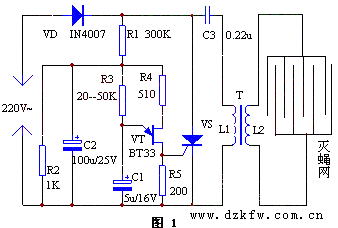

  该装置电路如图1所示。整个装置直接由220V市电经整流后供电。R3、R4、R5、C1和双基极二极管组成张驰振荡器,其输出脉冲信号用于控制可控硅的导通和关断。不可控硅处于关断状态,市电经VD整流再经R6和L1的等效电阻向C3充电。当VS被触发导通后,C3上的电荷经导通的可控硅和L1的等效电阻迅速放电。当放电电流过零时,可控硅又自动关断。如此反复循环,在变压器的次级L2就获得了高压脉冲电压,这一电压加在由许多等距离金属丝组成的电网上,电网下设有诱饵,苍蝇嗅到诱饵而来,着落时触及电网而被电死,死蝇从网距空间自动下落,达到自动灭蝇的效果。

   220V 电子灭蝇器电路原理图

器件选择:

编号
名称
型号
数量
R1
金属膜电阻
300K
1
R2
金属膜电阻
1K
1
R3
金属膜电阻
20-50K
1
R4
金属膜电阻
510Ω
1
R5
金属膜电阻
200AΩ
1
C1
电解电容
100u/25V
1
C2
电解电容
5u/16V
1
C3
金属纸介电容
0.22u/400V
1
VD
整流二极管
IN4007A
1
VS
可控硅
1A/400V
1
VT
双基极二极管
BT33
1
T
开关变压器
自制
1
