电工必备：图解最全电表接线图

作者：佚名文章来源：本站原创点击数：6171 更新时间：2018-06-22

电工必备：图解最全电表接线图

几种常用电表接线，初学电工看了应该都会接。有了这篇文章基本所有简单的电表接线都能搞定了，希望看完多多转发，多多收藏，让更多的人也能学习到一些专业知识，谢谢。自己动手时一定要确保安全的情况下进行，建议旁边有人帮忙看着。

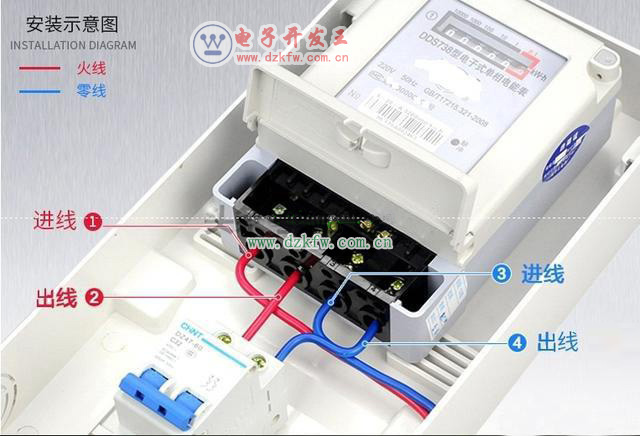

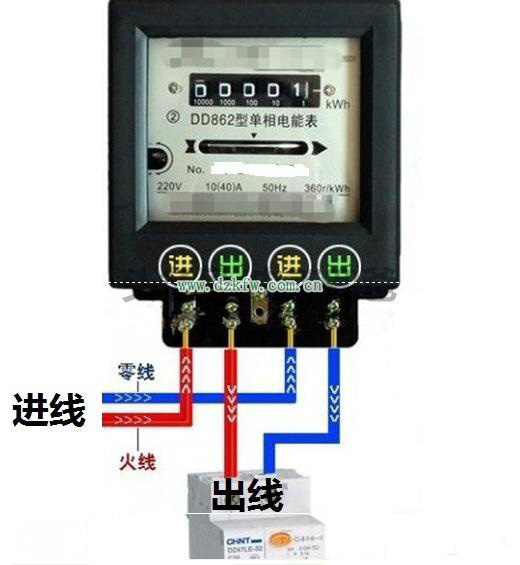

单相表

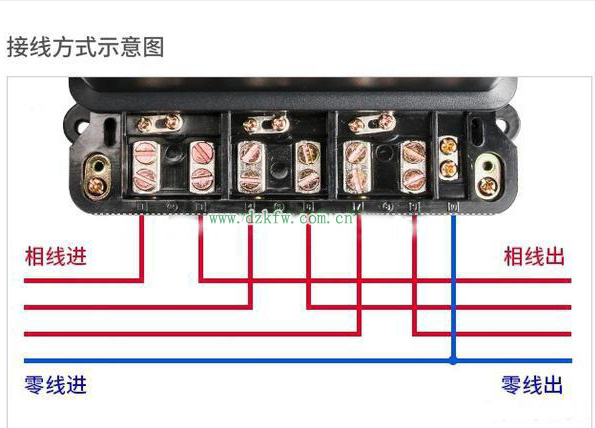

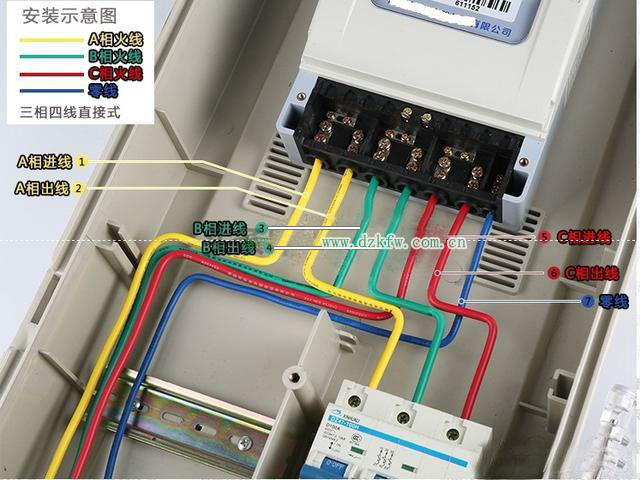

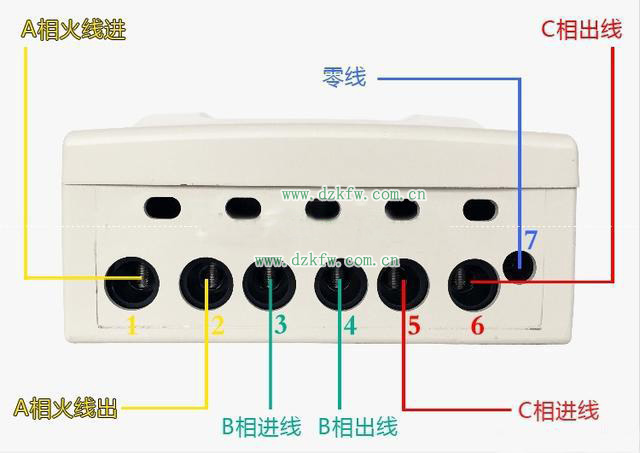

三相电表直接表

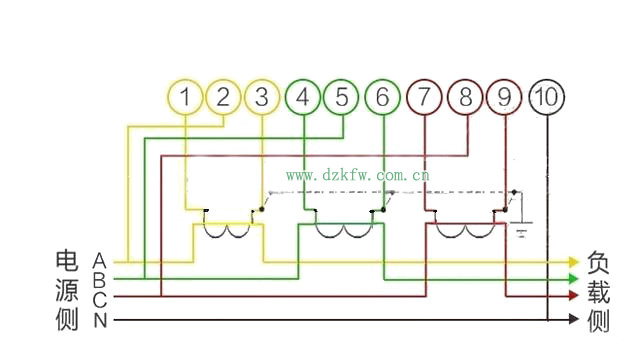

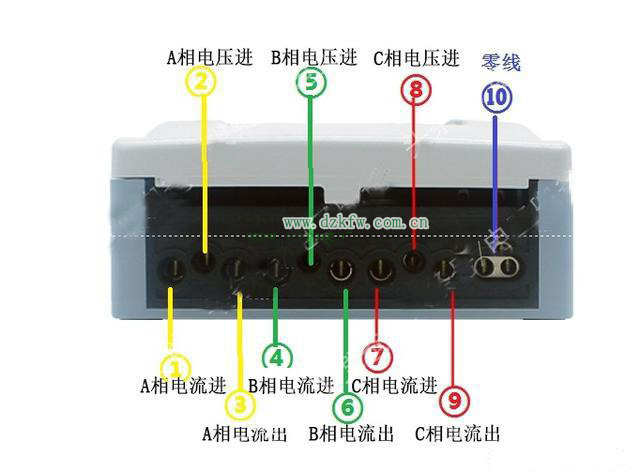

过电流互感器【3X220/380V 1.5（6）A】电能表

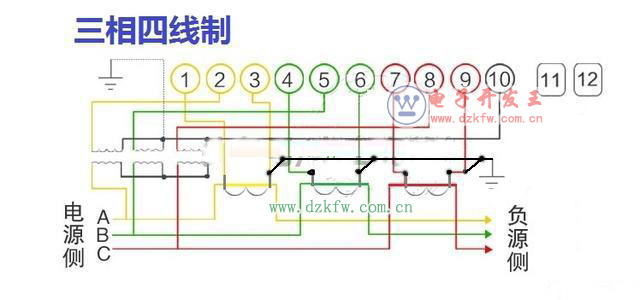

三相四线电能表【3X57.7/100V 1.5（6）A】

三相三线电能表【3X100V 1.5（6）A】

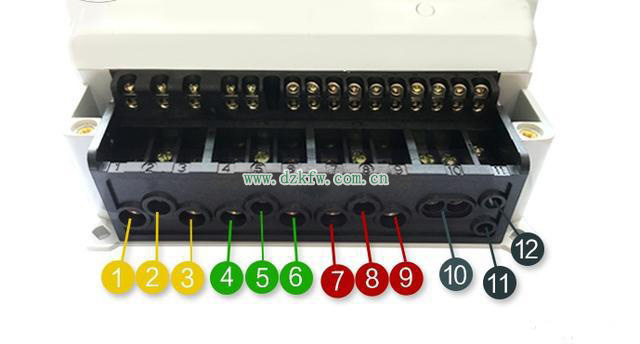

过电流互感器【3X220/380V 1.5（6）A】电能表
