图一是单联单控开关芯片原理，只有两个触点，只能起到开关闭合的作用，但是完不成跳转
图二和图三是单联双控开关芯片原理，图二L和L1是闭合的，如果我们按动开关就会变成图三转变为L和L2闭合，图二和图三可以完美转换，这也是双控灯开关的必要条件可以完成互转，然后我们看下图，双控灯开关接线原理

顾名思义双控灯开关是有两个开关组成，两个开关都能控制灯的开和关，开关分别有三个接触点分别是L L1和L2，L触点我们通常称它为跳转触点可以完成上下互转

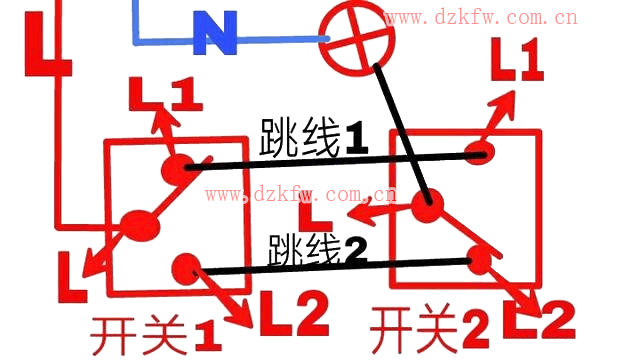

图中就是双控灯接线原理和方法，我们从220伏电源出来以后分为了两根线分别是火线L和零线N，零线直接进灯接入灯的一个接触点，火线要进入其中一个开关的L接触点，而另一个开关的L接触点要和上方灯连接，这段线我们称它为控制线，是起到控制灯开关的作用

​
两个开关的L1和L2要互联，也就是说开关1和开关2的L1和L1连接，L2和L2连接，这段线我们称它为跳线，是起到两个开关之间互转的作用
开关一状态时灯是灭的，开关一按下灯亮，开关2再按下灯灭，这就是两个开关之间完成了互转，所以两个开关都能控制灯的开和关
你们可以仔细看一下图中的线路，慢慢就会明白，如果还是不明白你就死记硬背也可以，只要记住，两个开关的L触点一个接火线另一个接灯的控制线，然后上下两端的L1和L2两个开关之间是直连的

​你记住这句话你就会了：“两根跳线接两端L1和L2，火线控制接中间也就是L触点”
