相同截面的矩形铜排和铜软连接载流量是否相同?趋肤效应的原因

作者:佚名    文章来源:网络整理    点击数:    更新时间:2025/1/29

相同截面积的铜排和铜软,载流量相同,但是铜软有可能更胜一筹,为什么呢?请往下看。



由于趋肤效应的存在,相同截面积的铜排和铜软,在电流通断、电流突变、高频交变电流流过的时候,铜软的有效电阻要比铜排小,即:载流量更大。在电流稳定不变的时候,铜排和铜软的载流量一样。



趋肤效应使得变化的电流趋近于铜线表面运动,由于截面积相同的铜软和铜排,在截面周长上,铜软比铜排长很多,也就是载流表面积大很多,因此变化的大电流(电流通断、电流突变、交变电流等)更容易通过铜软。即:铜软更能承受大电流的冲击。

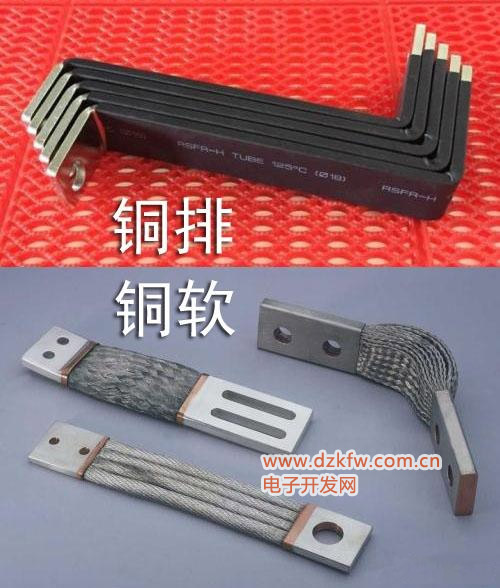

什么是铜排和铜软

铜排和铜软都是大载流量的电流汇集或桥接装置。

铜排属于硬质连接器,适合机械震动或相对位移很小的刚性连接。

铜软属于软质连接器,适合具有机械震动和相对位移较大的柔性连接。


趋肤效应是什么?趋肤效应的原因

在‘机电匠’回答过的问题《为什么电路中电阻和截面成反比?》中,阐述过趋肤效应是如何影响导体有效电阻(即:载流量)的。

引用悟空问答《为什么电路中电阻和截面成反比?》‘机电匠’的部分回答,详细回答请搜索该提问。
------------------------------

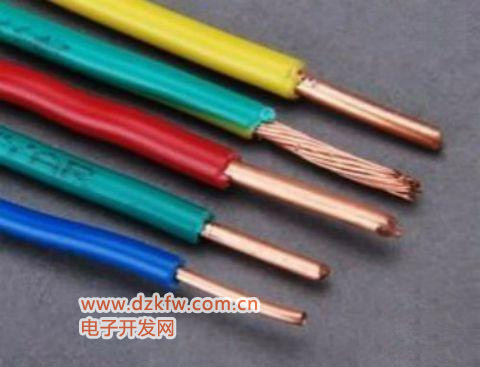

在计算导线的电阻时,假设电流是均匀分布在截面上的。严格来说这一假设仅在导体内的电流变化率为零的时候才成立。换句话说,导线通过直流电流(Idc)时,几乎电流密度是均匀的,或者在电流的变化率很小的时候,电流分布仍可认为是均匀的。对于工作于低频电流环境下的细导线,这仍然是可确信的。

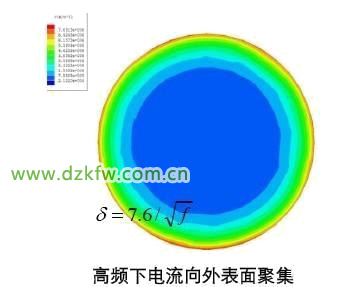

但在高频电流环境下,电流的变化率非常大,电流密度不均匀分布的状态尤为严重。

高频电流使导线的中心区域感应出很大的电动势。然而感应电动势在闭合电路中,会产生感应电流,在导线中心的感应电流最大。由于感应电流总是在减小原来电流的方向,所以它迫使电流只限于靠近导线外表面流动,这就是‘趋肤效应’。趋肤效应产生的原因主要是变化的电磁场在导体内部产生了涡流电场,与原来的电流相抵消。

Tags:铜排,铜连接,趋肤效应
