麦克斯韦方程计算,趋肤效应的物理机制与工程应用_直流电流是怎样分布的

作者:佚名    文章来源:网络整理    点击数:953    更新时间:2025/1/30

趋肤效应(Skin Effect)是电磁场与导体相互作用时的一种重要现象,指的是在高频交流电的作用下,电流密度主要集中在导体表面的现象,越靠近导体表面的电流密度越大,而越靠近导体中心的电流密度越小。这一效应广泛存在于电力传输、无线通信、电子元件设计等领域。趋肤效应导致了导体在高频条件下的“表面电阻”增加,并影响导体的有效电阻和功率损耗。本文将详细介绍趋肤效应的理论基础、数学描述及其工程应用,并结合实际例子分析趋肤效应在不同场景下的影响。

前言

趋肤效应是高频电流传输过程中不可忽视的物理现象。随着电流频率的增加,电流会逐渐集中在导体的表面层,导致导体的有效电阻增大。这一现象不仅影响了电力传输线路的效率,还对电子设备的设计提出了挑战。在高频电子电路中,趋肤效应可能引起信号衰减、功率损耗增加等问题。因此,理解趋肤效应的物理机制及其影响,并采取相应的工程对策,具有重要的实际意义。

  1. 趋肤效应的物理机制

趋肤效应的产生源于电磁波在导体内部的传播特性。当交流电流流过导体时,根据麦克斯韦方程组,交变的电流会在导体内部产生交变的磁场,而交变的磁场又会在导体中感应出涡电流。导体中的涡电流与原始电流的分布产生相互作用,导致电流密度逐渐向导体表面集中。这种电流密度的分布变化即为趋肤效应的本质。

在导体内部,电磁场的传播受电导率 σ、磁导率 μ 以及电流频率 f 的影响。趋肤效应的强弱通常由一个参数来衡量,即趋肤深度 δ。趋肤深度 δ 表示在导体中电流密度下降到表面电流密度 e^{-1} 倍的深度,其计算公式为:

δ = sqrt(2 / (ω * μ * σ))

其中,ω = 2 * π * f 是电角频率,μ 是导体的磁导率,σ 是导体的电导率。可以看到,趋肤深度 δ 与电流频率 f 的平方根成反比关系,频率越高,趋肤深度越小,电流越集中于导体的表面。

  1. 趋肤效应的数学描述与推导

趋肤效应可以通过求解麦克斯韦方程组来获得更精确的数学描述。为简化问题,我们考虑导体为无限长的圆柱体,电流沿轴向流动。这样,问题变成了一维的电流分布问题。

A)麦克斯韦方程组的建立

在导体中,根据麦克斯韦方程组,可以写出电场和磁场的关系:

∇ × E = - ∂B / ∂t

∇ × H = J + ∂D / ∂t

其中,E 是电场,B 是磁感应强度,H 是磁场强度,J 是电流密度,D 是电位移矢量。对于导体而言,可以忽略位移电流项(∂D / ∂t),则第二个方程变为:

∇ × H = J

根据欧姆定律,电流密度 J 与电场 E 的关系为:

J = σ * E

结合以上方程,可以得到电场 E 在导体内的分布方程。

B)趋肤深度的推导

将电场 E 表示为沿半径 r 的复指数形式 E(r) = E_0 * e^{-r/δ},其中 E_0 为表面电场强度。根据边界条件和麦克斯韦方程组的关系式,可以推导出趋肤深度 δ 的表达式,最终得到:

δ = sqrt(2 / (ω * μ * σ))

趋肤深度 δ 表示了在导体内,电流密度随深度衰减的速率。趋肤深度越小,电流密度越集中在导体表面。

C)电流密度的分布

通过解得的趋肤深度 δ,可以进一步计算导体内电流密度 J(r) 的分布。通常情况下,电流密度 J(r) 随半径 r 呈指数衰减,即:

J(r) = J_0 * e^{-r / δ}

其中,J_0 是导体表面的电流密度。随着 r 的增加,电流密度迅速衰减到零。因此,在高频条件下,电流仅集中在导体的表层,形成了表面电流。

  1. 趋肤效应的工程影响与应用

趋肤效应在工程领域具有重要影响,特别是在电力传输、高频电子元件以及无线电通信等方面。趋肤效应不仅影响导体的有效电阻,还影响导体的功率损耗和信号传输效率。工程师们需要在设计中充分考虑趋肤效应的影响,以优化设备性能。

A)电力传输中的趋肤效应

在电力传输中,趋肤效应会导致交流电阻增加,进而引起能量损耗。在超高压输电线路中,传输频率一般为50 Hz或60 Hz,因此趋肤效应相对较弱,但对于长距离传输仍需考虑其影响。为了减少趋肤效应带来的损耗,通常采用多股绞线或空心导体等结构,以增加导体的表面积。

举例来说,超高压输电线使用铝绞线钢芯(ACSR)结构,通过增加导体的有效表面积来降低趋肤效应带来的功率损耗。这种结构可以有效减小高频交流电流集中的效应,优化传输效率。

B)高频电子元件中的趋肤效应

在高频电子设备中,趋肤效应的影响尤为显著,例如在电感器、变压器和印刷电路板(PCB)等元件中。随着频率的增加,趋肤深度 δ 迅速减小,导致导体的有效电阻增加,进而引起功率损耗增加和热效应。工程师在设计高频电路时需要考虑趋肤效应对导体电阻的影响,合理选择导体材料和结构,以降低功率损耗。

例如,在高频变压器中,绕组的趋肤效应会增加绕组的电阻,降低变压器的效率。为减少趋肤效应的影响,高频变压器通常使用多层薄导体或利兹线来替代传统的粗导体,以增大导体的有效表面积,减少电阻和功率损耗。

趋肤效应对PCB高频板设计DDR绕线等长的影响

      很多同行来问什么是趋肤效应,趋肤效应应该是附在表面,为什么变成了附在线路横截面的底面?下面就和小易,一起具体了解下趋肤效应。

进入高频以后就不一样了,就像咱们1000米跑步,大家都知道内侧的距离最短,都会争抢着去跑道的内侧,这个时候就无法保持原来整齐的队


形了。电子也是一样的,它就像赛车手一样,很聪明的自动寻找内侧的最短路径,如下图中绿色的路径,这样就造成了实际的路径长度要远远小于100mil, 弯曲的部分越多,实际的路径就越短。

趋肤效应在电路板的影响

C)无线电通信中的趋肤效应

在无线电通信系统中,天线设计必须考虑趋肤效应的影响。天线在发射和接收高频信号时,电流主要集中在导体表面。由于趋肤效应,导体的有效电阻增加,可能导致信号衰减和效率降低。为提高天线的性能,工程师们通常在天线表面镀上一层高导电率的材料(如铜或银),以减少趋肤效应引起的表面电阻。

一个典型的例子是微带天线的设计。在微带天线中,高频电流流经金属微带的表面,趋肤效应导致信号能量损失。通过优化微带材料和厚度,设计师可以减少趋肤效应的影响,确保天线具有良好的信号传输和接收能力。

D)直流电流的分布

在直流电路中,导线的全部横截面积全部用来传输电流,电流均匀分布在整个横截面的。

J0=I/s(其中J0为直流电流密度,I为直流电流的大小,s为导线的横截面积)。对于一个半径为a的圆柱形导体,其直流电阻RDC=L/πa2σ(其中L为圆柱形导体的长度,a为圆柱形导体的半径,σ为圆柱形导体的电导率)。



F) 交流电流的分布

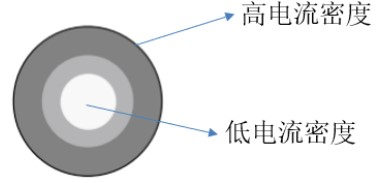

由于交变的带电粒子流形成了一个交变磁场,该磁场会激发一个电场(根据法拉第电磁感应定律),与此电场相伴的电流和初始电流的方向相反。对于圆形导线,这种效应在导线的中心部位最强,造成中心部位的电阻增加,电流趋向于导体的表面。



其中z方向的电流密度Jz幅值可以近似可以用下列公式表示:



其中a为半径,I为导体中的总电流,p2=-jωµσ,δ为趋肤深度。

δ满足下列公式。



它表示的是电流密度作为频率f、磁导率µ和电导率σ的函数在空间的衰弱。

在高频条件下(f≧500MHz)的归一化电阻和电抗可以表示如下:

R/RDC≈a/(2δ);

(ωL)/RDC≈a/(2δ)。

成立条件:δ≤a。

通常情况下,导体的相对磁导率等于1(µ=1),由于趋肤深度δ反比于频率的平方根,所以在低频时趋肤深度很大,而随着频率的提高则迅速减小。

结论

趋肤效应是高频交流电流传输中普遍存在的物理现象,其本质是电磁场在导体中传播导致电流密度集中在表面。趋肤效应的强弱取决于电流频率、导体材料的电导率和磁导率等因素。在实际工程应用中,趋肤效应对电力传输、高频电子元件、无线通信等领域产生重要影响。工程师通过优化导体结构、选择合适材料等方法,来减小趋肤效应带来的负面影响,从而提高设备的工作效率。
