变频器不能启动故障处理案例1

故障设备：JP6C-T9型变频器。

故障现象：这台变频器用于对一台水泵电动机进行调速，但是变频器有时可以启动，有时不能启动。

诊断分析：

①对变频器和电动机进行检查，都在完好状态。

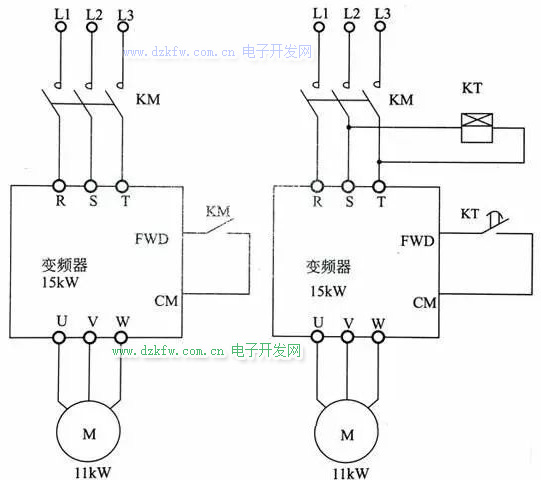

②变频器的控制电路见图1A，变频器的启动由端子FWD控制。分析认为变频器的主回路应该提前获得电源电压。而现在主接触器KM的辅助常开触点接在FWD与CM之间，在辅助触点闭合、端子FWD得到启动信号的同时，变频器主回路才能获得电源电压，这说明主回路获得电源电压的时间被滞后，导致变频器启动困难。

图1A 图1B

故障处理：按图1B进行改进，增加一只时间继电器KT，用其延时闭合的常开触点，替代图1A中KM的辅助常开触点。这样主回路提前得到电源电压，延时2-3s以后，FWD端子才得到启动信号，保证了变频器的可靠启动。

【经验总结】变频器是集电工技术和电子技术为一体的电气设备。异步电动机使用变频调速技术时，速度调节方便，节约电能，运行稳定可靠，故应用范围越来越广泛。但是必须熟悉其性能和控制电路，才能得心应手地进行运用。变频器启动回路电气图纸设计时应注意：如果变频器主回路进线电源开关是接触器，应该增加时间继电器，延时后才能将启动信号送变频器启动端子FWD端子;如果变频器主回路进线电源开关是断路器，先合上断路器，再将启动信号送变频器启动端子FWD端子。这样的电路设计，就能避免变频器不能正常启动的情况出现

变频器不能启动故障处理案例2

故障设备：ABB公司的AC8510-01型变频器(15kW)。

故障现象：这台变频器用于控制冷冻系统中的冷水循环泵(14kW)。在一次停机后，再次启动冷水循环泵时，变频器不能启动。

诊断分析：

①观察变频器的显示，频率13Hz，转矩45%，电流由15A慢慢上升到32A，超过了电动机的额定电流(28.8A)。而后这些数字出现跳变现象，电动机不能转动，并且发出"嗡嗡"的响声。

②经几次试验后，电动机已经发热，外壳有点烫手。变频器显示故障代码“1”。

③查阅使用说明书，报警代码“1”'提示电动机过载、加速时间短等故障。

④检测主回路电源，没有缺相且电压正常。

⑤用手盘动循环泵，感到很轻松，不存在过载问题。该冷水循环泵一共有两台，一用一备，都是由这台变频器控制。于是切换到另外一台循环泵试车，仍然不能启动。这说明故障不在循环泵，而是变频器的问题。

⑥调整加速时间参数(2202#、2205#参数)，适当延长启动加速时间，故障仍未排除。

⑦再次检查变频器，发现启动后输出电压只有30V左右，这导致输出转矩较小，不能驱动循环泵电动机。

⑧查看原来设置的输出转矩参数，正是按照风机、水泵类负载设定的，与现场实际负载相符。

故障处理：根据说明书的提示，对部分控制输出转矩的参数进行调整，以增大输出转矩，所调整的参数是：

①2101#(启动方式选择)，原设置为“1”，现改为“4”。

②2110#(转矩提升电流)，原设置为100%，现改为150%。

③2603#(1R补偿电压)，原设置为“一”，现改为“12”。

④2605#(在弱磁时电压/频率比的形式)，原设置为“2”，现改为“1”。

如此调整之后，变频器恢复正常工作。
