变频器载波频率与输出电压的关系

作者:佚名    文章来源:本站原创    点击数:    更新时间:2019-03-16

正弦脉宽调制后的相电压波形如图(a)所示。逆变桥在工作时,每个桥臂的两个逆变管都按照相电压的规律不断地交替导通着。在交替导通时,为了防止在原来导通的晶体管尚未完全截止的情况下,另一个晶体管开始导通,形成短路的情形,两管在交替导通的过程中,必须留有死区δt,即原来导通的晶体管截止后,有一个等待时间,等完全截止后再让另一个晶体管导通。

    显然,死区δt是不工作的时间,死区大了,必将减小变频器的输出电压。

    载波频率越大,则每个周期内交替导通的次数越多,总的死区(∑δt)越大,变频器的输出电压就越小,如图(c)所示。

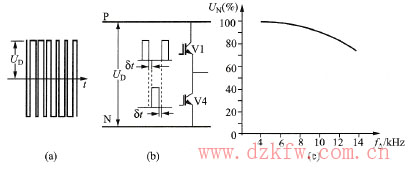

 图  载波频率对输出电压的影响

变频器载波频率与输出电压的关系

(a)相电压波形;(b)死区;(c)输出电压与载频
