时间继电器又叫延时继电器，功能介绍：当加入(或去掉)输入的动作信号后，其输出电路需经过规定的准确时间才产生跳跃式变化(或触头动作)的一种继电器，时间继电器按功能分为接通延时、断开延时、瞬动延时等



时间继电器

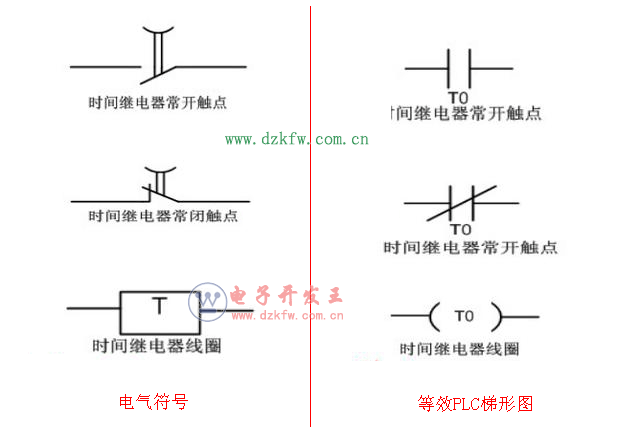

时间继电器电气符号与等效plc梯形图

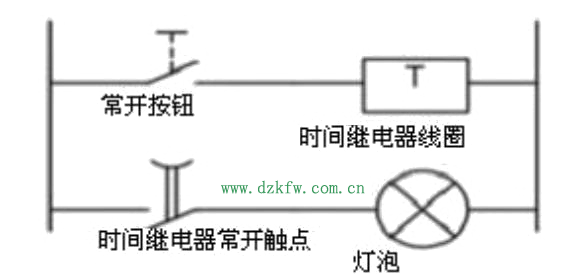

接通延时应用电路图

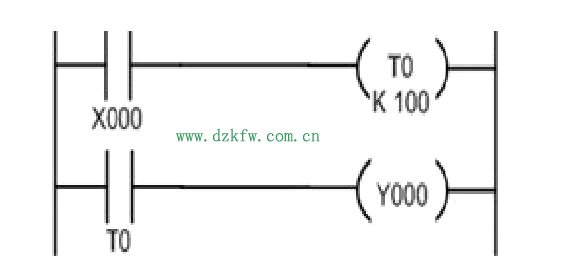

等效 PLC 梯形图
在时间继电器常开触点上串联一个灯泡，当它也可以串联其它负载，比如接触器、固态继电器等， PLC 梯形图的表达方式与原理图相同。设延时继电器预设时间为 10 秒，按下常开按钮,时间继电器线圈得电并开始计时，10 秒后时间常开触点闭合，同时灯泡得电点亮，直到松开常开按钮，时间继电器线圈失电，常开触点恢复常开，此时再回到原始状态。
