五天学会Protel 99 SE: 第二天 学会从SCH到PCB的转变

作者:佚名    文章来源:本站原创    点击数:    更新时间:2013-4-30

第三课: 对PCB进行自动布线

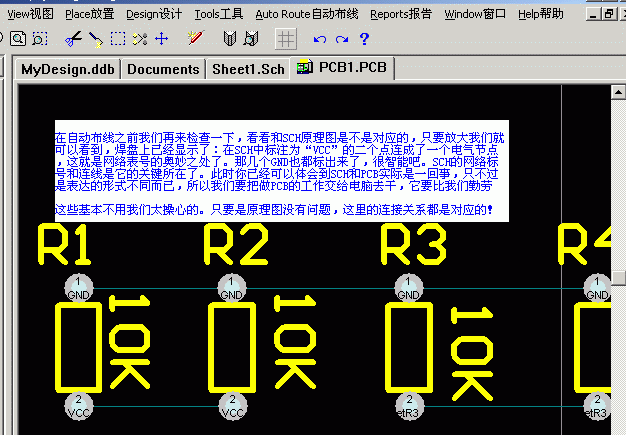

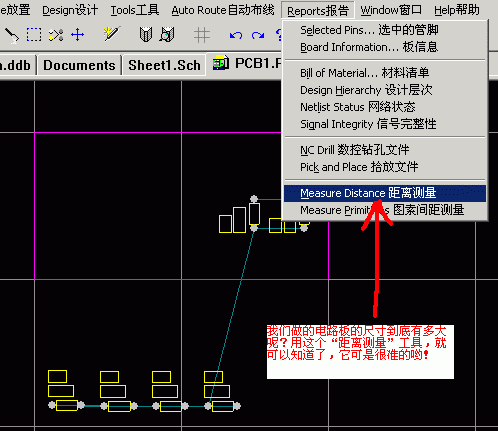

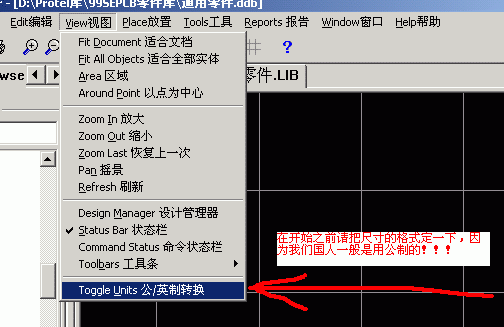

1.可以先看看尺寸是不是合适

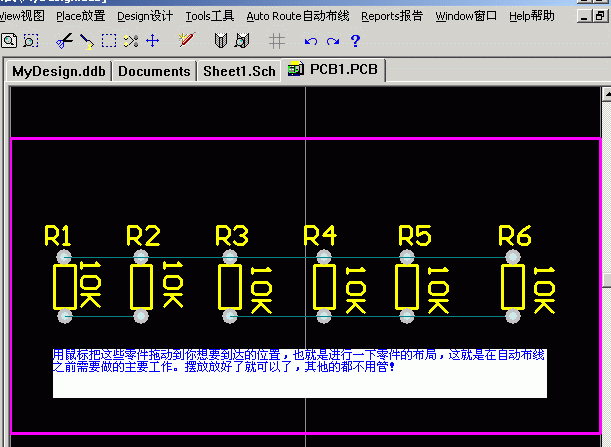

2.对元件进行一下布局,就是用鼠标拖动元件而已,键盘的“空格键”负责翻转元件

3.自动布线之前要校验一下,看看是不是有错误!

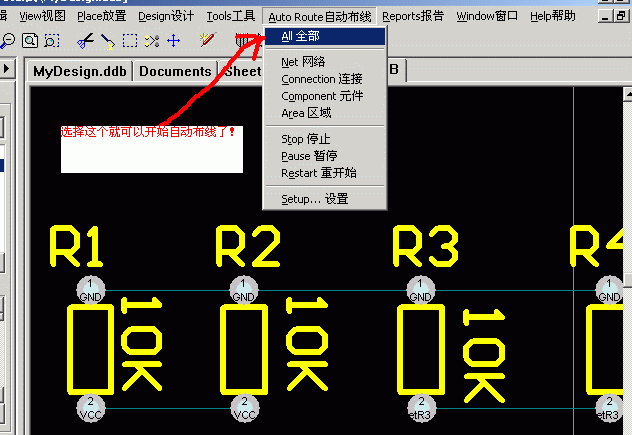

4.可以开始自动布线了

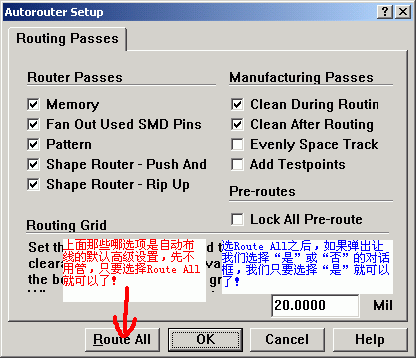

5.这是自动布线之前的最后一步

6.自动布线完成了,到这里你已经完成了对PROTEL99SE的一次快速穿越!
