很多网友渴望自己设计电路原理图（SCH）、电路板（PCB），同时希望从原始SCH到PCB自动布线、再到成品PCB电路板的设计周期可以缩短到1天以内！是不是不可能呢？当然不是，因为现在的EDA软件已经达到了几乎无所不能的地步！由于电子很着重实践，可以说，不曾亲自设计过PCB电路板的电子工程师，几乎是不可想象的。
   很多电子爱好者都有过学习PROTEL的经历，本人也是一样，摸索的学习，耐心的体会，充分的体会什么是成功之母。不希望大家把不必要的时间浪费在学习PROTEL的初期操作上，在这里做这个教程是为了给渴望快速了解和操作PROTEL的初学者们一个走捷径的机会，教程大家都可以看到，可以省走很多不必要的弯路及快速建立信心，网络的魅力之一就在于学习的效率很高。由于本人的水平很有限，所以教程做的比较浅，就是教大家：
1.画画简单的原理图（SCH）
2.学会创建SCH零件
2.把原理图转换成电路板（PCB）
3.对PCB进行自动布线
4.学会创建PCB零件库
5.学会一些常用的PCB高级技巧。
    鉴于此，如果您这方面已经是水平很高的专业人士，无需看此教程。 同时也愿这些简单的图片教程可以使大家在今后的电子电路设计之路上所向披靡。
    关于教程涉及软件版本：此教程采用的样板软件是PROTEL99SE汉化版，99SE是PROTEL家族中目前最稳定的版本，功能强大。采用了*.DDB数据库格式保存文件，所有同一工程相关的SCH、PCB等文件都可以在同一*.DDB数据库中并存，非常科学，利于集体开发和文件的有效管理。还有一个优点就是自动布线引擎很强大。在双面板的前提下，可以在很短的时间内自动布通任何的超复杂线路！
    关于软件的语言：采用的是主菜单汉化版，有少量的深层对话框是英文的，重要的细节部分都在教程中作了中文注释，希望大家不要对少量的英文抱有恐惧的心理，敢于胜利是学习的一个前提。再就是不要太急于求成，有一颗平常心可以避免欲速则不达的问题。我可以向大家保证，等大家学会了自动布线，就会对设计PCB信心百倍。
    关于教程本身的资源：由于本人精力很有限，所以难免有些疏忽和错误，望大家指出和理解。如果有需要转载的网友请在转载教程的同时注明教程的出处即可。但愿它可以为大家提高掌握PROTEL的效率，更希望它能从此改变大家的一生！明天将会更加辉煌！

第1课:新建一个*.DDB,新建一个SCH文件,并且添加画SCH要用到的零件库

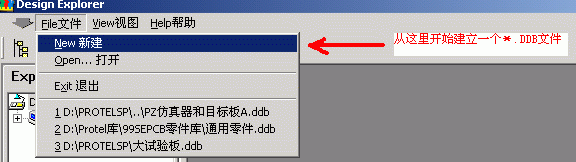

1.万事开头难，从建立一个 *.DDB 文件开始

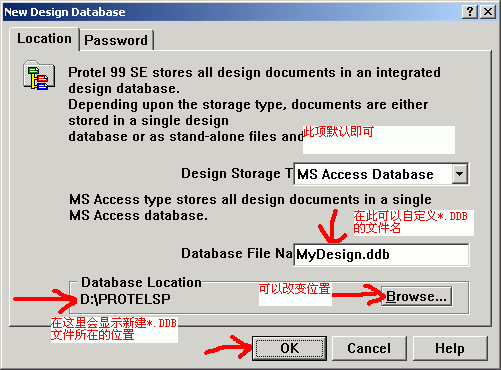

2.定义新建*.DDB的选项.

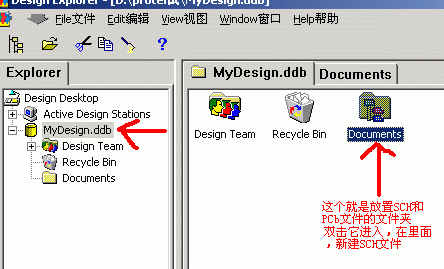

3.所有新建的文件一般放置在主文件夹中

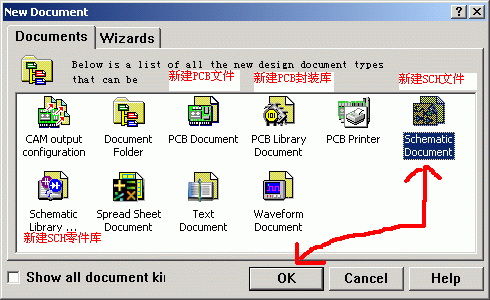

4.进入并新建*.SCH

5.新建一个*.SCH文件（注意看一下那些中文的文字注释）

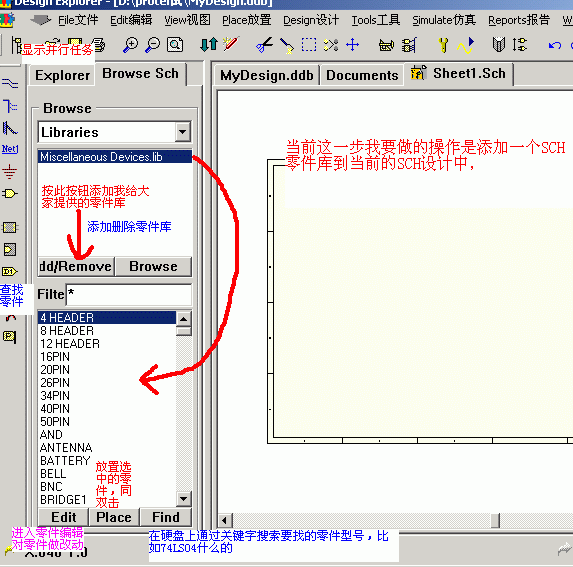

此时请添加我给大家提供的 点击下载常用SCH零件

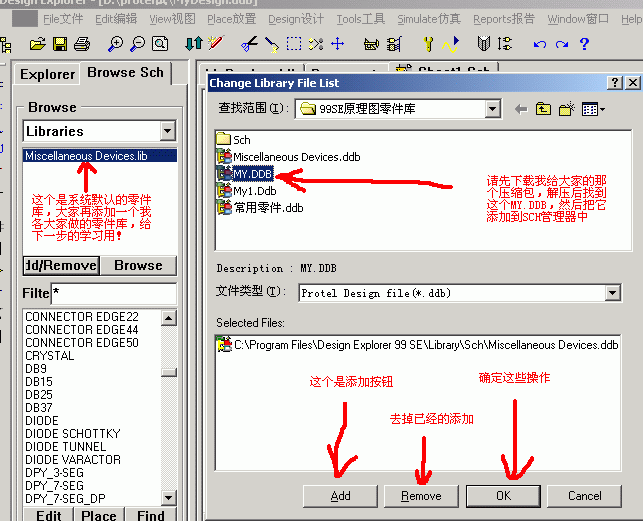

7.下面这个就是具体的添加方法了
