三菱PLC置位与复位指令

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-11-01

      三菱FX系列plc有基本逻辑指令20或27条、步进指令2条、功能指令100多条(不同系列有所不同)。本节以FX2N为例,介绍其基本逻辑指令和步进指令及其应用。

      FX2N的共有27条基本逻辑指令,其中包含了有些子系列PLC的20条基本逻辑指令。

置位与复位指令(SET/RST)

(1)SET(置位指令) 它的作用是使被操作的目标元件置位并保持。

(2)RST(复位指令) 使被操作的目标元件复位并保持清零状态。

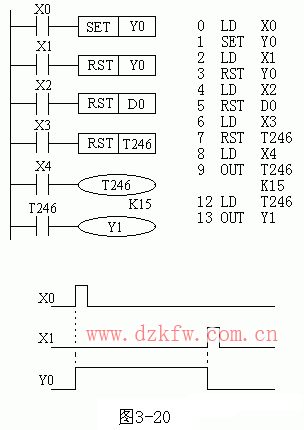

SET、RST指令的使用如图1所示。当X0常开接通时,Y0变为ON状态并一直保持该状态,即使X0断开Y0的ON状态仍维持不变;只有当X1的常开闭合时,Y0才变为OFF状态并保持,即使X1常开断开,Y0也仍为OFF状态。

三菱PLC置位与复位指令

图 置位与复位指令的使用

SET 、RST指令的使用说明:

1)SET指令的目标元件为Y、M、S,RST指令的目标元件为Y、M、S、T、C、D、V 、Z。RST指令常被用来对D、Z、V的内容清零,还用来复位积算定时器和计数器。

2)对于同一目标元件,SET、RST可多次使用,顺序也可随意,但最后执行者有效。
