PLC控制电动机顺序启动编程实例

作者:佚名    文章来源:本站原创    点击数:3117    更新时间:2017-12-13
1. 控制要求
     某控制系统有 3 台电机,当按下起动按钮 SB1 时,润滑电机起动;运行 10s 后,主电机起动;运行 20s 后,冷却泵电机起动。当按下停止按钮 SB2 时,主电机立即停止;主电机停 5s 后,冷却泵电机停;冷却泵电机停 5s 后,润滑电机停。当任一电机过载时, 3 台电机全停。
2. I/O 分配
输入信号:起动 SB1 - X0 ;
    停止 SB2 - X1 ;
    第一台电机的过载保护- X2 (接常闭触点);
    第二台电机的过载保护- X3 (接常闭触点);
    第三台电机的过载保护- X4 (接常闭触点)。
    输出信号:润滑电机- Y0 ;
    主电机- Y1 ;
    冷却泵电机- Y2 。

3. 程序设计
     该控制系统是典型的顺序起动,逆序停止控制。其程序如下图所示。

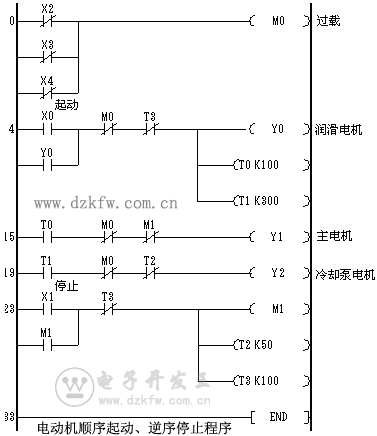

PLC控制电动机顺序启动编程实例

图  电动机顺序起动、逆序停止程序


Tags:PLC梯形图,顺序启停
