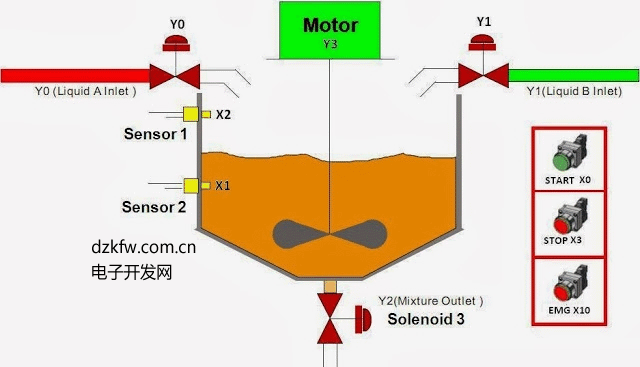

按下按钮，自动注入A和B 液体，当达到设定值，讲A和B 搅混，然后打开电磁阀，流出混合物。


plc输入所需的数
X1–启动开关。
X1–低位浮动传感器。当液位达到X1,X1 =NO
X2–高位浮动传感器。当液位达到X2,X2 =NO
X3–停止开关。
X10的急救停止按钮。X10 =ON 在按下按钮时
PLC输出所需的数
y0–液体A入口
Y1–液体B入口
Y2–混合物出口
Y3–搅拌机/搅拌器
PLC定时器所需的数
T0–60秒计时器，100毫秒时基。（见定时器K60预设值）
T1–120秒计时器，100毫秒时基。（见K1200预设值为定时器）


plc编程梯形图
PLC编程梯形图描述
当按下启动按钮，X0=ON，Y0=ON 并锁定。打开阀门注入液体A,直到达到低位浮动传感器。
当液位达到低位浮动传感器，X1=ON.Y1=ON 打开并锁定,注入液体B，直到达到高位浮动传感器。
当液位达到高位浮动传感器，X2=ON.Y3=ON 打开并启动搅拌器,此外，计时器T0开始计时60s,60s后T0=ON，打开。搅拌器电机Y3停止工作。Y2=ON并锁定，将混合物排出容器。
当Y2=ON,计时器T1开始计时120s,120s后T1=ON,T2=OFF。排水过程停止。
当发生错误，按下急停按钮X10，常闭触点X10打开，禁止所有输出，系统停止运行。
