PLC辅助继电器的逻辑函数

作者:佚名    文章来源:本站原创    点击数:    更新时间:2017-1-8

    辅助继电器的逻辑函数为:

    Mj= (QA+M)·Mn+1=(QA+Mn)·

    其中MMn为辅助继电器的当前状态,MjMn+1为下一个状态值,QA为启动信号或进入信号,TA为关闭信号或退出信号,用如图1所示的梯形图表示。

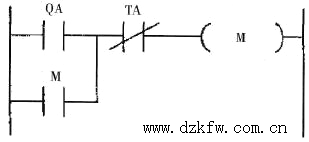

PLC梯形图,为关断为主式

    1    关断为主式

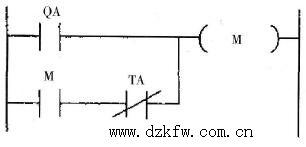

PLC辅助继电器,启动为主式,梯形图

    2    启动为主式

    从图1中可以看出,一个辅助继电器接受启动信号QA后,其状态由0变为1,接受关闭信号TA后,其状态则从1变为0。要构成一个具有记忆特性的辅助继电器,必须满足启动、自锁、关闭三个条件。这三个条件plc程序设计是非常重要的。

    Mj=(QA+M)·为关断为主式;还有另一种形式Mj=QA+M·,称为启动为主式。采用关断为主式比较方便,也可以采用启动为主式,在逻辑上无本质区别。启动为主式对应的梯形图如图2所示。
