给儿子的小电动摩托车更电池和改造电路,LM339 电动车调速电路

作者:佚名    文章来源:本站原创    点击数:507    更新时间:2024/4/3

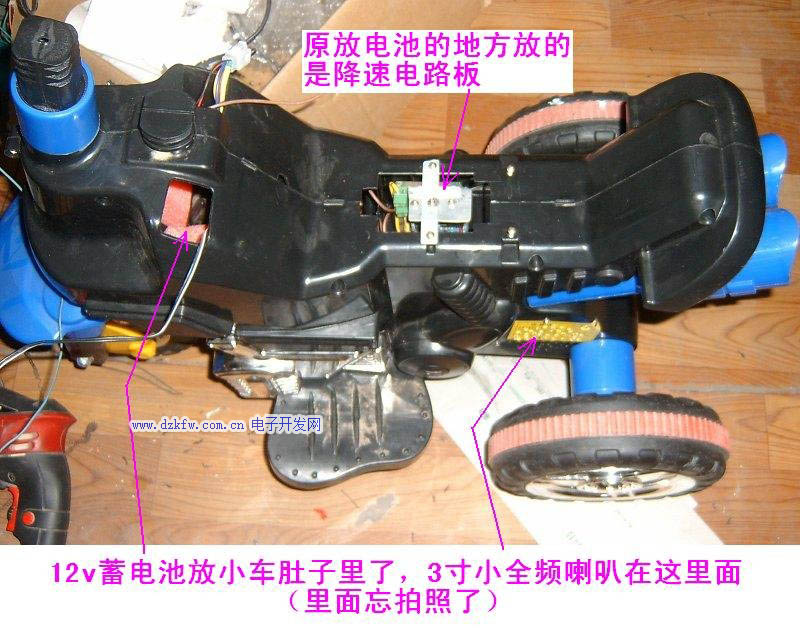

儿子的小电动摩托车原来的“音响”是只会发出喇叭鸣笛声+警报声的音乐片电路,并且电池是6v4Ah的相当不耐骑,骑到公园就没电了回来时得拿绳拉着。 在家人的一致强烈要求下不得已这个改造任务我就接到了。。。。本想换个好点的6v蓄电池,后来转了一圈发现换个好一点的6v蓄电池相当不划算。干脆把我早先电动自行车上淘汰下来的那块12v12Ah换上去得了,尽管容量降低了但总比6v的要划算很多。改造就此开始。。。。。。

原车用的6v马达,需要将12v降压才合适。刚开始试着用串二极管的方法,后来发现根本不可行。由于马达启动和阻力大的时候电流相当大有6、7A,简单的降压放弃,考虑用开关电路降压。正在翻箱底找材料时突然发现有一个有刷电动自行车的控制器还在,拿出来研究了一下电路。嘿嘿这下省事了,啥都有了。控制器原来用在36v电动车上,有欠压、过流、调速功能,小改一下让它用在12v电路上,所有功能保留:低于10v保护、电流大于7A限流、用可调电阻代替原来的霍尔转把调节在合适位置适应6v马达。

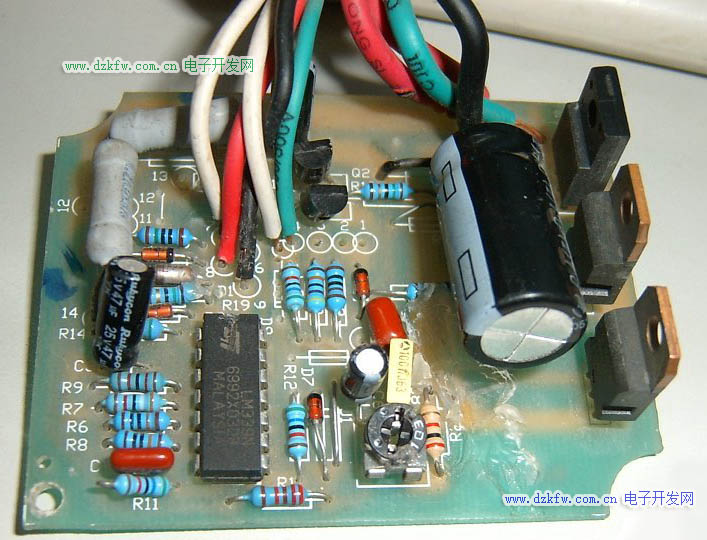

控制器实物见下图(控制器原理图我也画了下来,如果谁有兴趣需要的话我再发上来)

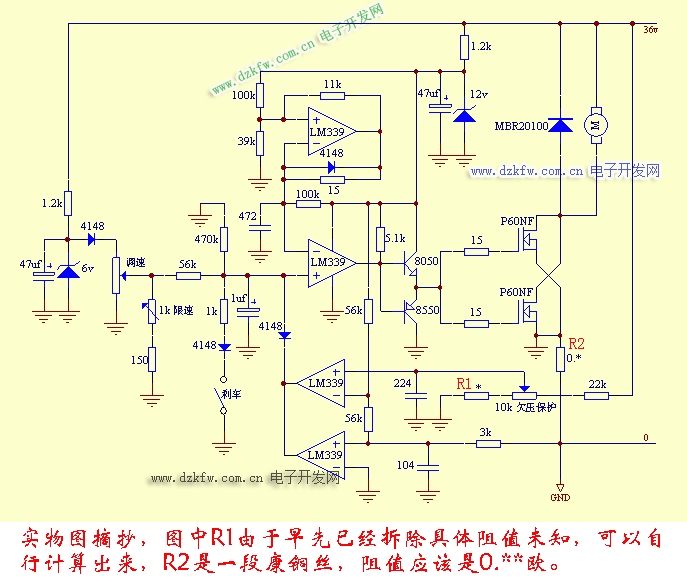

原理图如下,还算挺复杂的

LM339 电动车调速电路










Tags:调速电路,LM339
