电机过载是指一般电机都有一个固定的运行功率，称之为额定功率，单位为瓦特（W），如果在某种情况下使电机的实际使用功率超过电机的额定功率，则称这种现象为电机过载。

在电机主电路中有一个热继电器（过载保护），当电机过载时，热继电器动作，常闭触点切断控制电路，常开触点闭合接通指示灯，过载排除后，热继电器的触点有两种复位方式使电路重新开始工作：手动复位——需要按下复位按钮；自动复位——过载去除，等一会儿，它冷却后自动恢复正常。若

处在手动复位位置，找到热继电器后，按下上面的红色手柄，能听到“啪”的一声即可。

简单的电机过载保护电路

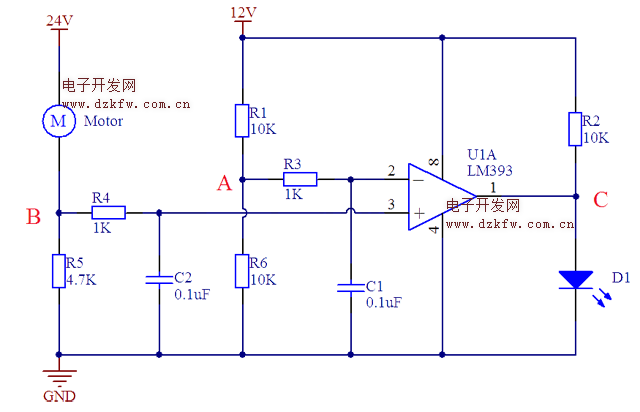

电路图：



电路功能介绍：

本例电路可实现当电机过载时，比较器输出一个高电平信号，点亮过载指示灯。但是电路的保护环节省略，可以用继电器来实现。在电子懒人公众号有很多这样的基础电路，可以借鉴其中继电器的用法来完善这个电路。

整个电路工作过程：

整个电路比较简单，有点类似前面的欠压保护电路。

首先，我们要知道电机过载与正常工作时的不同点：电流。

当电机出现过载时，电路中流过的电流要高于正常工作时的电流。根据这个现象，我们用比较器设定一个阀值，使电机正常时，比较器不发出过载信号；当电机过载，超过这个阀值时，比较器输出过载信号。

本例电路中，电阻R1和R6形成一个分压基准电路，就是我们设定的阀值电压，连接到比较器的反相输入端。

比较器的同相输入端是一个简单的电流转换电压的电路，通过R5上的电压来检测流过电机的电流。

其中R4，C2和R3，C1是两个简单的RC滤波电路。

电机正常工作时，B点电压要小于A点电压，比较器输出低电平，过载指示灯D1处于熄灭状态。

当电机出现过载时，流过R5的电流要变大，R5上的压降增大，B点电压上升，大于A点电压时，比较器输出高电平，过载指示灯被点亮。

其中LM393比较器为OC门输出，所以需要增加外部上拉电阻，其中R2就是。同时也是D1的限流电阻。
