LM324引脚图资料与电路应用

作者:佚名    文章来源:本站原创    点击数:    更新时间:2017-5-10

LM324中文资料:
LM324为四运放集成电路,采用14脚双列直插塑料封装。,内部有四个运算放大器,有相位补偿电路。电路功耗很小,lm324工作电压范围宽,可用正电源3~30V,或正负双电源±1.5V~±15V工作。它的输入电压可低到地电位,而输出电压范围为O~Vcc。它的内部包含四组形式完全相同的运算放大器,除电源共用外,四组运放相互单独。每一组运算放大器可用如图所示的符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。两个信号输入端中,Vi-(-)为反相输入端,表示运放输出端Vo的信号与该输入端的相位相反;Vi+(+)为同相输入端,表示运放输出端Vo的信号与该输入端的相位相同。
LM324引脚排列见图1。2。 lm124、lm224和lm324引脚功能及内部电路完全一致。lm124是军品;lm224为工业品;而lm324为民品。由于LM324四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等特点,因此他被非常广泛的应用在各种电路中。

LM324引脚图资料

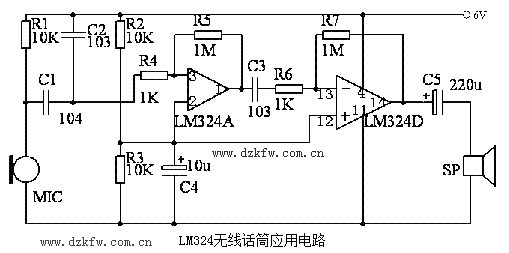

LM324无线话筒应用电路
