发布过一些关于逆变器的文章都只是理论讲解很少去实践，其中一个很重要的原因就是没有材料，但也很想为大家去检测一下电路的可行性，自己动手制作成功的那个心情是买多少成品都无法比拟的，我们这次制作的主题仍然是怎么简单怎么来，这个电路经过改善已经测试成功，文章也会把测试结果分享给大家。



一个12V转220V的逆变器原理图

上图是我们的逆变器原理图，这次我们采用了功率较大的三极管2N3055，而电阻只用了两个，且最好电阻的功率选大一点，这样电路的输出功率也会相应地增加，上图中用的是1W的400欧姆电阻，如果没有1W的也没关系，现在用到的最多的是1/4W的电阻，只要选择四个电阻并联大约是400Ω就可以了。

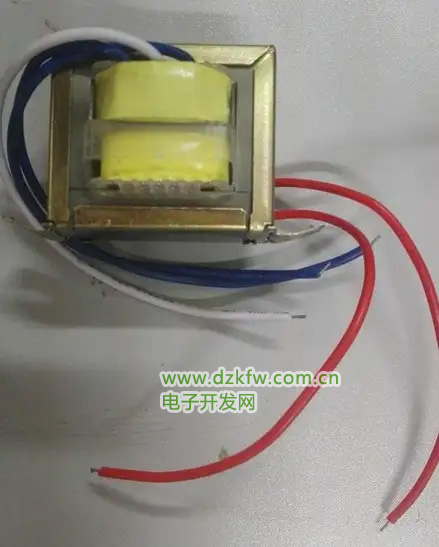

上图是不太容易见到的两个元件，第一张图片是带轴头的变压器，这里使用的变压器功率是10W，功率较小几乎驱动不了什么负载，大家做出来之后可以用LED灯去测试。

很多朋友想知道工作原理，这其实就是一个震荡电路，就是把直流电变成交流电，然后通过变压器升压变成220V，然后在输出端接上用电器即可，不过就这几个元件做出来的逆变器，输出波形肯定没有电网标准，但驱动电灯泡是足够的。



这是款12V的电源，输出功率可以达到65W，如果大家家里有更大功率的太阳能板或电源的话，可以直接使用，不过要注意电压需是12V，找到这些元件之后就可以连接电路了。



逆变器实际连接

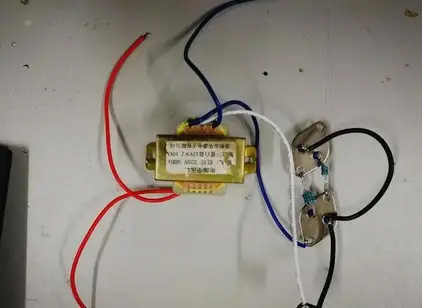

上图是实际连接电路图，大家可以看到电阻是用四个1/4W的电阻并联组成的，但是由于这款变压器的功率较低，这四个元件并联也属于大材小用，照着原理图把元件进行电气连接，最后检查无误后即可通电，但一定要注意，输出端电压已经超过人的安全电压，操作时要做好安全措施。

测试电路可行性

在这里小编用万用表演示测试，是由于没有合适的用电器，且变压器的功率较低驱动不了大功率电器，所以用万用表代替用电器，测试输出电压。将万用表调到合适档位，做好所有工作，通上电源再观察万用表的读数。

通上电之后可以听到信号震荡的声音，这时候在万用表上就可以读出电压示数，我们这个是211V，而且是非常稳定。
