短路检测报警电路

作者:佚名    文章来源:本站原创    点击数:431    更新时间:2024/4/19

想做一个短路检测报警电路:想做一个指示短路的电路来指示电路板各个电源对GND的阻值是否异常:当短路(电源对地阻值小于50欧姆)时,红色指示灯亮;其余情况灯不亮。手头上有一些常用的二极管三极管,3V锂电池

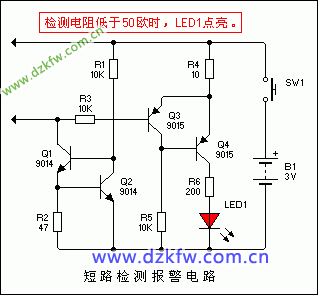

短路检测报警电路
按图中数值,检测电阻小于50欧后,LED1 点亮,检测端悬空或检测电阻大于50欧,LED1 不会点亮。

调整R1 或 R4 ,都可以改变检测电阻动作值。

Q1 Q2 组成一个简易的恒流电路,Q3 Q4组成简单的电压比较器,当检测电阻低于设定值后,Q3输入端达到低电平阈值,电路翻转输出低电平,LED1 点亮。

静态电流大概在十几毫安,纽扣电池应该坚持不了多久,要降低静态功耗要怎么去改进呢
按照 社建电子 说的那样,加上一只电阻。
你没加按钮开关吗?纽扣电池容量较小,如果不加开关,使用时间不会很长,用LED 做短路指示本身工作电流就较大。

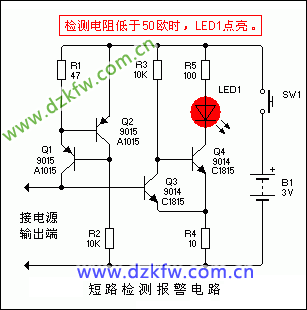

三极管的极性换一下:

短路检测报警电路2
