冷气自然对流式：又称直冷式或有霜电冰箱。其冷冻室直接由蒸发器围成，或者冷冻室内有一个蒸发器，另外冷藏室上部再设有一个蒸发器，由蒸发器直接吸取热量而进行降温。此类冰箱结构相对简单，耗电量小，但是温度无效性稍差，使用相对不方便。

优点：此类冰箱结构相对简单，耗电量小。
缺点：温度无效性稍差，使用相对不方便，定期除霜。

　　家用电冰箱主要由制冷系统、电气及供电部分、箱体及其附件三大部分组成。制冷系统包括压缩机、风机、制冷管路、冷凝器、蒸发器、毛细管和干燥过滤器等。电气与供电部分包括供电线路、控制电路、温控制电路、保护电路和除箱电路。

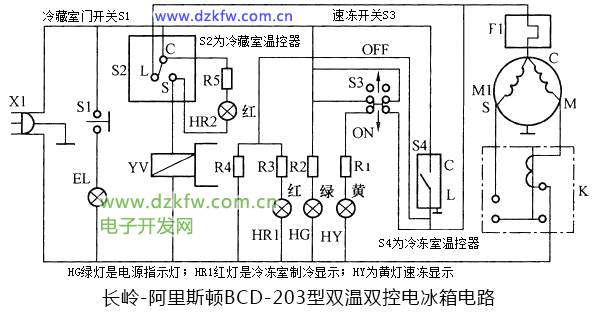

　　下图所示的是长岭-阿里斯顿BCD-203型双温双控电冰箱电路。S2为冷藏室温控器；S4为冷冻室温控器；EL为照明灯，安装在冷藏室的顶部，由冷藏室门开关S1控制；HY为黄灯速冻显示，由速冻开关S3控制；HG绿灯是电源指示灯；HR1红灯是冷冻室制冷显示，S4或S3接通时该灯亮，HR2红灯是冷蔵室制冷显示，由S2控制；K是电流起动继电器；YV为电磁阀；M为压缩机电动机。

　　通电后，若冷藏室温度比较高，则冷藏室中温度控制器S2的C与L接通，使压缩机的电动机通电进行制冷。当冷藏室温度达到整定值时，S2的C与S接通，使电磁阀线圈YV得电，切断进入冷藏室的制冷剂回路，制冷剂直接进入冷冻室进行制冷。当冷冻室温度达到给定值时，S4的C与L断开，压缩机断电，停止制冷循环。当S3打到速冻位置时（图中所画位置），速冻指示灯HY亮，同时接通压缩机，使其运行制冷。这时S3将温控器S4短接，将使压缩机长时间运行。因此打到速冻位置运行一段时间后，一定要人工关断速冻开关，否则压缩机长期运行会影响其使用寿命。
