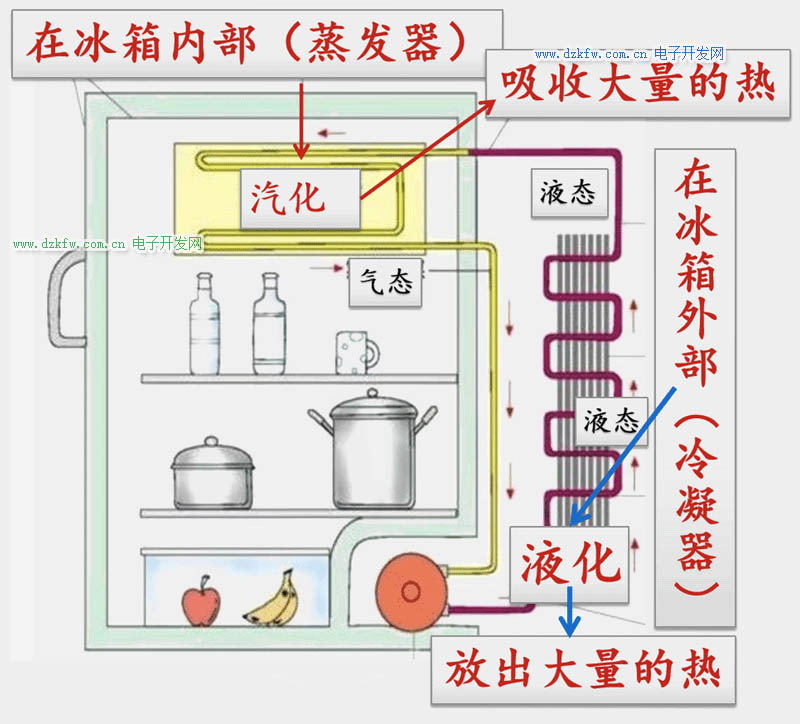

家用电冰箱内的制冷系统主要由蒸发器、压缩机和冷凝器三部分组成。电冰箱所用的制冷物质很容易液化和汽化，并且在汽化时能吸收大量的热。


电动压缩机用压缩体积的方法将气态制冷物质压入冷凝器使其液化，同时被液化的制冷物质通过冷凝器将热散发到外界空气中。液态制冷物质经节流进入电冰箱内的蒸发器，在蒸发器里迅速汽化而吸热，使电冰箱内温度降低。在蒸发器中汽化的制冷物质又不断被压缩机抽走，重新压入冷凝器中液化，并且放出在蒸发器中吸收的热量。通过这样的循环，制冷物质不断地在蒸发器内蒸发吸热，从而使电冰箱达到制冷的效果。

冰箱制冷系统原理与检修教案

本篇讲解了直冷式冰箱制冷系统的组成元件与常见堵漏故障的判断与检修

《制冷设备原理与维修》作课教案

[教学课题]冰箱制冷系统原理与维修。 [教学时间]

[教学目标]①熟悉冰箱的制冷系统组成部分；②理解并识记冰箱的制冷系组成部件及作用。③熟练掌握“脏堵与冰堵”故障的修理。

[教学重点]目标② [教学难点]目标③

[教学方法]讲解与操作结合法 [教学器材]冰箱、干燥过滤器等。

[教学过程]一、复习提问：1、冰箱系统组成？

二、授新：

1、制冷系统的组成元件及工作过程：

（一）概述：介绍制冷系统元件及实物。

（二）各元件作用。 ①压缩机：a、提供动力。b、升压保证制冷剂在常温下能冷凝液化。

②冷凝器：制冷剂在其中散热降温。（T高P高气→T中P高液）。 ③干燥过滤器：a、吸收制冷剂中水分，减少冰堵。 b、滤除杂质，减少脏堵。 ④毛细管：a、节流降压。b、调节制冷剂流量。 ⑤蒸发器：制冷剂在其中汽化吸热制冷。

（三）整体分析：制冷剂在蒸发器中吸收大量的热，被压缩机压缩，然后进入冷凝器常温下散热被冷凝液化，如此循环往复，物品热量被传到周围空气中，达到冷藏冷冻目的。

2、制冷系统的常见故障与修理：

（1）概述：制冷系统常见二类故障是：泄漏和堵塞。泄漏有外漏和内漏，堵塞有冰堵和脏堵。

（2）泄漏故障与修理：

①致漏的原因有：蒸发器的材质问题，使用中受到制冷剂压力和液体的冲刷，或受到腐蚀后出现微小的泄漏；碰撞或其它机械原因而导致的泄漏。

②泄漏的修理：

a、外漏的修理：一般用气焊补漏法。拆下蒸发器、细砂纸把漏孔周围清理干净，露出洁净的铝表面，选小号焊具，火焰调成中性焰，焊接漏处至修补好。焊接完毕后，用水将焊渣清洗干净。

b、内漏的修理：一般用粘接修补法，先将待粘处用细砂纸打磨；再用丙酮溶液将修补处的污垢清除，待干净后，将混合均匀的胶粘剂涂到漏孔处，在室温下固化24h即可。

3、堵塞的修理：

（1）致堵的原因有：系统中压缩机长期运行磨损而产生杂质或装配焊接时未清洗干净，杂质堵塞制冷系统；制冷剂中水分过多或系统混入湿空气。

（2）堵塞的修理：

a、脏堵的修理：打开制冷系统，从进气管口充入0.6MPa的氮气吹通即可，一般应更换干燥过滤器。

b、冰堵的修理：打开制冷系统，抽真空20－30分钟，并加热冰堵部位，然后更换干燥过滤器添加新的合格的制冷剂。

三、课堂练习：

1、挑学生上讲台写压缩机、冷凝器、干燥过滤器、毛细管、蒸发器的作用。

2、让每个学生写出制冷系统常见两种故障名称与修理。 四、小结与作业： 1、总结本节内容。 2、作业：

（1）画出制冷系统工作原理图。

（2）写出制冷系统常见的两类故障及排除方法。 五、教后记：

先讲解后练习，反馈总结效果显著。
