对于一些室外的产品，RS485通信信号可能会引出，长期暴露在户外，并且走线还会比较长，所以对于户外485信号浪涌防护是必不可少的。

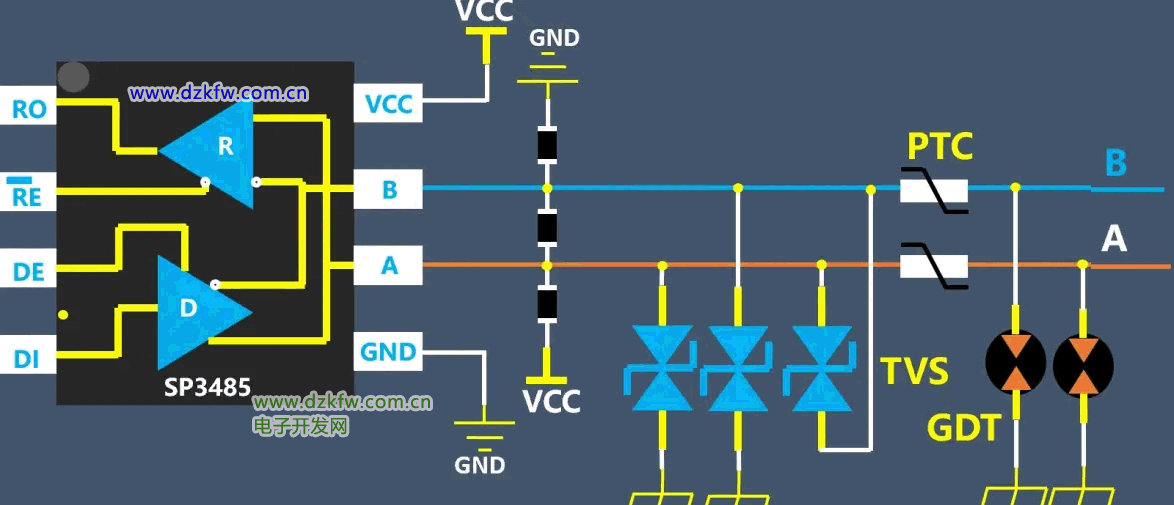

非隔离的485信号典型的防护电路就是这个，防护器件包括气体放电管，PTC自恢复保险丝，TVS管等。

最近在一个项目测试485信号浪涌时发现，浪涌测试后，485收发器芯片被损坏。

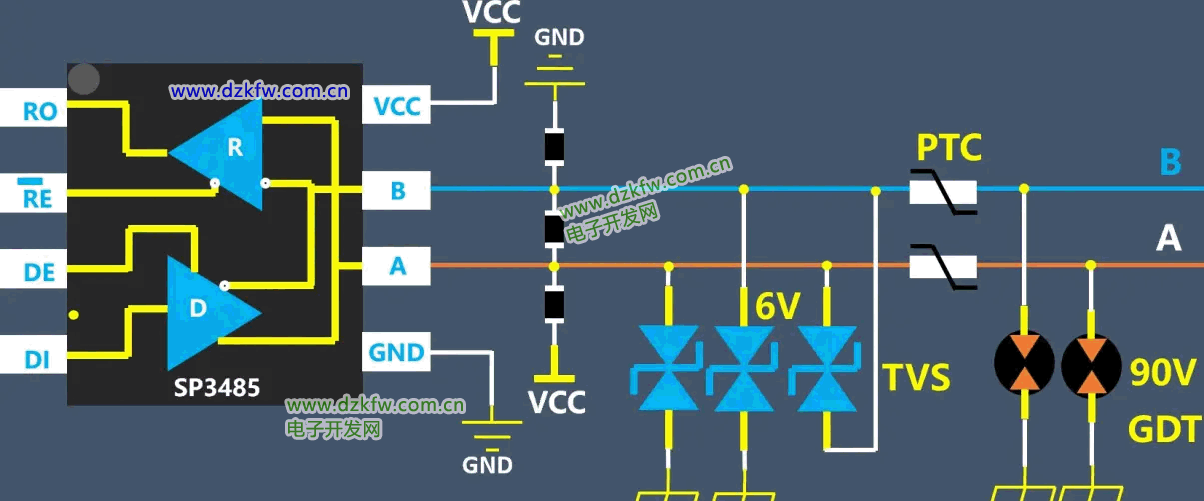

这个产品485信号防护电路中气体放电管火花电压为90V，TVS管保护电压为6V，是一个双向保护的TVS。

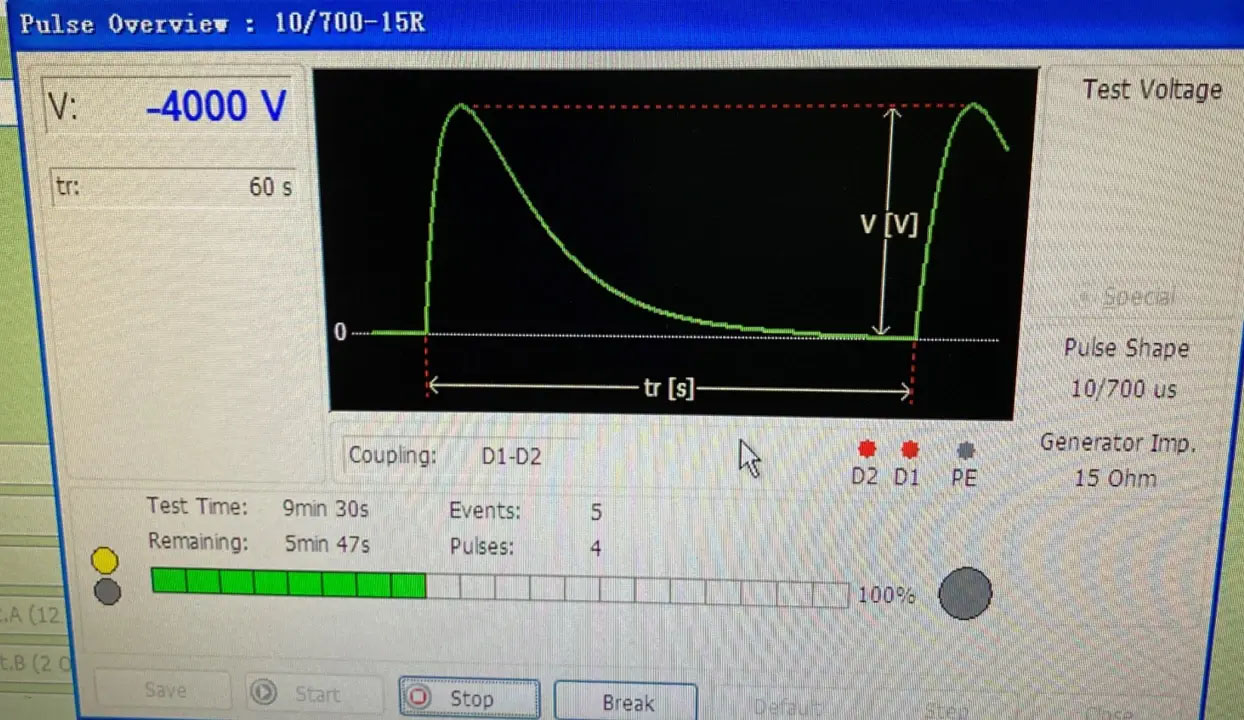

浪涌测试采用10/700的波形，测试电压为正负4KV。

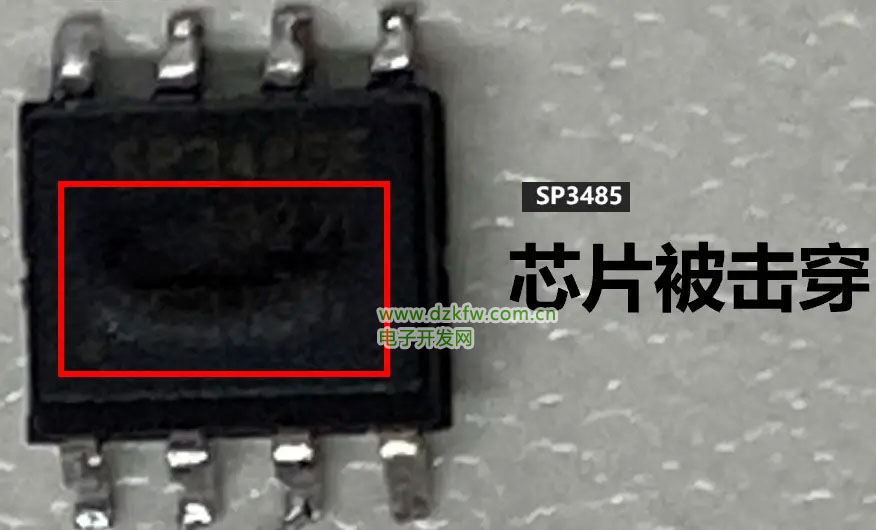

仔细观察测试浪涌后损坏的485收发器芯片发现，外观损坏程度并不是太大，没有出现大面积的损坏，初步估计是浪涌经过防护器件后还是会有比较大的残压进入到485收发器芯片，从而导致收发器芯片过压损坏。

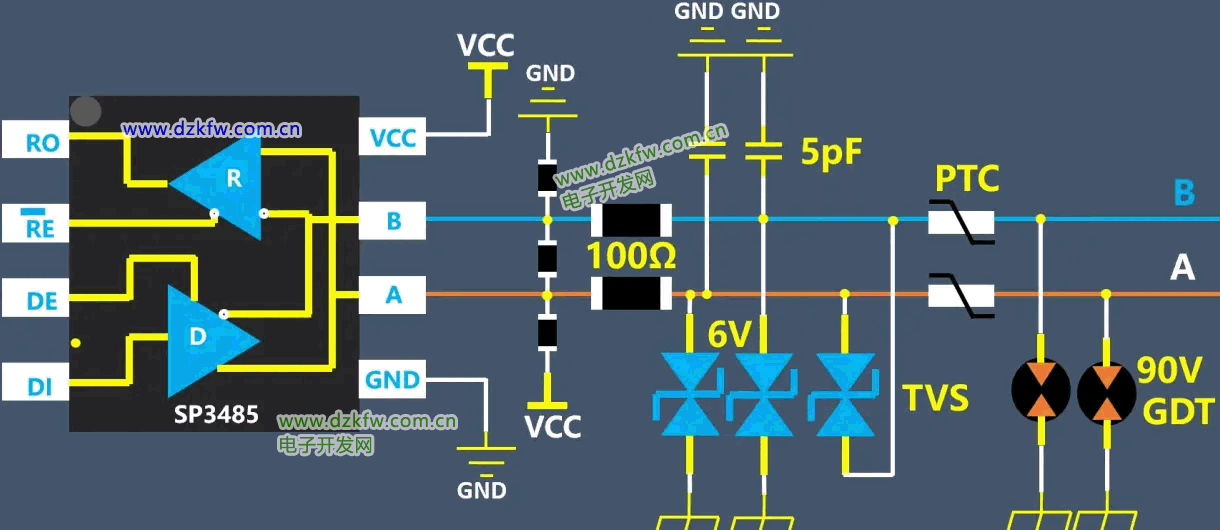

为了吸收防护器件后面的残压，我们在485信号的A和B线上串接一个100欧姆 0603的电阻，然后信号线对地加一个5pf的电容。

首先对于整改后的电路我们要进行485的通信测试，看数据发送和接收是否正常，短距离通信中发现通信没有问题，数据发送和接受都正常。

然后再进行485信号浪涌4KV测试，浪涌测试后，485短距离收发数据正常。485信号浪涌问题初步算整改成功了，但是485信号线上串接电阻后对信号质量的影响还需要下一步的测试验证。
