TDA1521功率放大器的设计与制作--TDA1521 Amplifier

作者:佚名    文章来源:本站原创    点击数:    更新时间:2017-11-24

TDA1521功率放大器的设计与制作,TDA1521 Amplifier

关键字:TDA1521功放电路图

作者:毛瑞丽
功率放大器主要技术指标如下。
  输出功率:2×12W;频率响应:50Hz~20kHz;失真度:≤0.5%。
  1.电路设计
  本项目利用集成功放TDAl521设计和制作一个功率低频功率放大器。TDA1521是一块优质功放集成电路,采用九脚单列直插式塑料封装,具有输出功率大、两声道增益差小、开关机扬声器无冲击声及可靠的过热过载短路保护等特点。输出功率2x12W,失真度≤0.1%。TDAl521A既可用正负电源供电,也可用单电源供电。双电源供电时,可省去两个音频输出电容,高低音音质更佳。单电源供电时,电源滤波电容应尽量靠近集成电路的电源端,以避免电路内部自激。制作时一定要给集成块装上散热片才能通电试音,否则容易损坏集成块。散热板不能小于200mm×100mm×2mm。
  2.电路制作

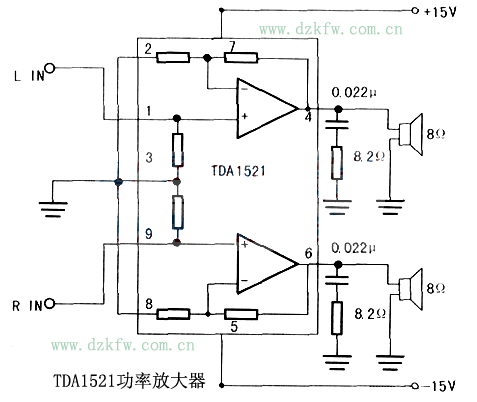

  功率放大器电路如下图所示。本电路采用双电源供电。焊接电路时注意:

  (1)TDAl521电源一定不要接反,否则将烧毁电路。
  (2)散热片要足够大,不小于200mm×100mm×2mm。
  (3)喇叭不要焊在电路中,组装时输出端接输出端子。
  (4)为减少噪声,功放电路与前置放大器焊在同一块电路板上,且尽量靠近前置放大器的输出端。
  3.电路的调试
  (1)将功放电路与前置放大器连接.两个通道输入端输入相同的交流小信号(Ui=10mV,f=1kHz)测量两个输出端电压,观察输出电压变化范围;
  (2)调节双联电位器。测量电路输出的最大不失真电压;
  (3)测量电路的通频带。
Tags:TDA1521,功率放大器,功放
