电力系统中的中压保护基础知识


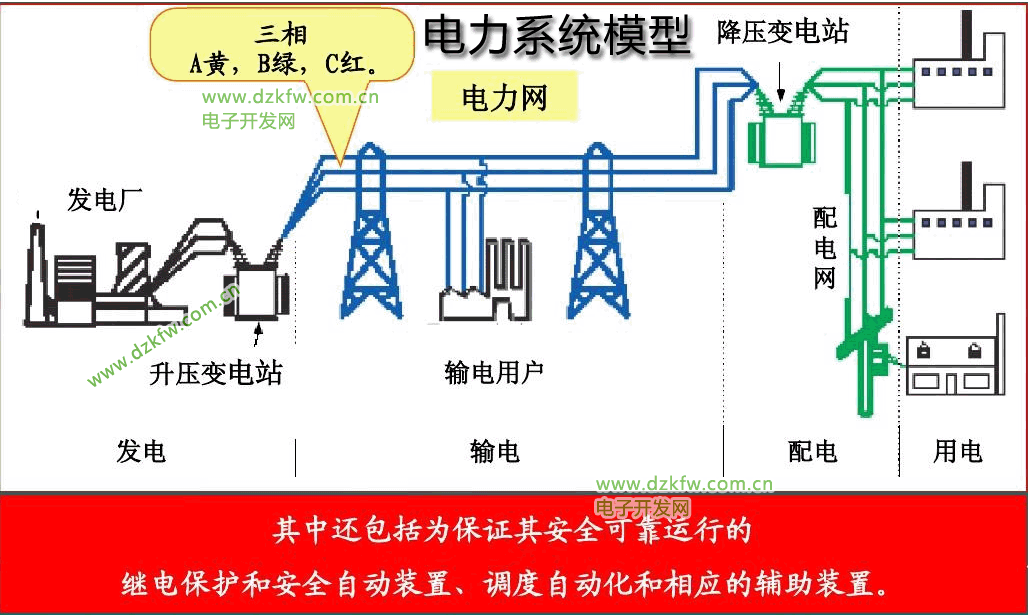

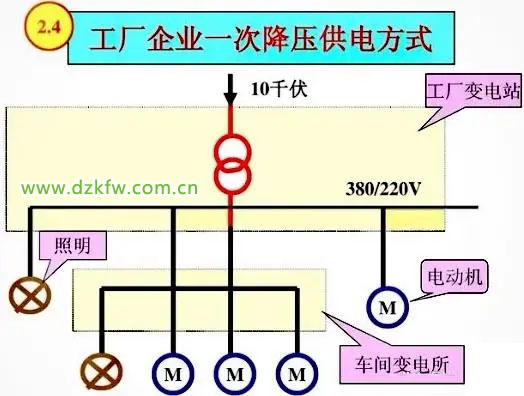

继电保护定义及分类

继电保护装置定义当电力系统中的电力元件(如发电机、线路、变压器等)或电力系统本身发生了故障危及电力系统安全运行时，能够向值班人员及时发出警告信号、能够直接向所控制的断路器发出跳闸命令以终止这些事件发展的一种自动化措施的设备。

保护四个基本要求

选择性：指首先由故障设备或线路本身的保护切除故障，当故障设备或线路本身的保护或断路器拒动时，才允许由相邻设备、线路的保护或断路器失灵保护切除故障。避免大面积停电。

速动性：指保护装置应能尽快地切除短路故障。其目的是提高系统稳定性，减轻故障设备和线路的损坏程度，缩小故障波及范围。

灵敏性：指在设备或线路的被保护范围内发生故障时，应具有必要的灵敏系数。保证有故障就切除。

可靠性：是指需动作时不拒动，不需要动作时不误动。

保护分类

按保护对象分为：发电机保护、线路保护、变压器保护、电容器保护、电动机保护、母联保护等。

按故障分为：相间短路保护、匝间短路保护、接地短路保护。

按功能分类为：主保护、后备保护（近后备保护、远后备保护）。

按原理分类为 ：电气量保护--差动保护、过流保护、电压保护、阻抗保护（距离保护）、零序、频率等

非电量保护--瓦斯、油温、油位、压力等。

电气量保护名词解释

电流速断保护：故障电流超过保护整定值无时限（整定时间为零），立即发出跳闸命令。

限时电流速断保护：故障电流超过速断保护整定值时，带一定延时后发出跳闸命令。

过电流保护：故障电流超过过流保护整定值，故障出现时间超过保护整定时间后发出跳闸命令。

过负荷：运行电流超过过负荷整定值（一般按最大负荷或设备额定功率来整定）时，发出过负荷信号或发跳闸命令。

过电压保护：故障电压超过保护整定值时，发出跳闸命令或过电压信号。

低电压保护：故障电压低于保护整定值时，发出跳闸命令或低电压信号。

低周波减载：当电网频率低于整定值时，有选择性跳开规定好的不重要负荷。

接地（零序）保护：当一相发生接地后对于接地系统，发出跳闸命令，对于中性点不接地系统，发出接地报警信号。

差动保护：当流过变压器、线路或电动机绕组两端电流之差变化超过整定值时，发出跳闸命令称为差动保护。

距离保护：根据故障点到保护安装处的距离（阻抗）发出跳闸命令称为距离保护。

方向保护：根据故障电流的方向，有选择性的发出跳闸命令称为方向保护。

自动重合闸：对于一些瞬时性故障（雷击、架空线闪路等）故障迅速切除后，不会发生永久性故障，此时再进行合闸，可以继续保证供电。继电保护发出跳闸命令断路器跳开后马上再发出合闸命令，称为重合闸。

非电量保护名词解释

瓦斯保护：对于油浸变压器，当变压器内部发生匝间短路出现电气火花，变压器油被击穿出现瓦斯气体冲击安装在油枕通道管中的瓦斯继电器，故障严重，瓦斯气体多，冲击力大，重瓦斯动作于跳闸，故障不严重，瓦斯气体少，冲击力小，轻瓦斯动作于信号。

温度保护：变压器、电动机或发电机过负荷或内部短路故障，出现设备本体温度升高，超过整定值发出跳闸命令或超温报警信号。

油位异常：对于油浸变压器，当变压器内部绝缘油低于整定值或高于整定值时发出跳闸命令或报警信号。

压力保护：对于油浸变压器，当油箱内的压力超过限值，压力释放阀或压力继电器动作，发出跳闸命令或报警信号。
