交流接触器自锁和互锁

作者:佚名    文章来源:本站原创    点击数:2019    更新时间:2020-02-08
今天我们来分享一下看电路图的技巧,很多朋友刚刚接触电路图,感觉很复杂无从下手。我们就用星三角正反转电路这个经典案例简单分析一下,要想看懂复杂的电路图,首先要学会分析。就是把复杂的电路分解成自己认识的电路,然后连贯在一起。
两个基础的电路一定要熟练:自锁和互锁

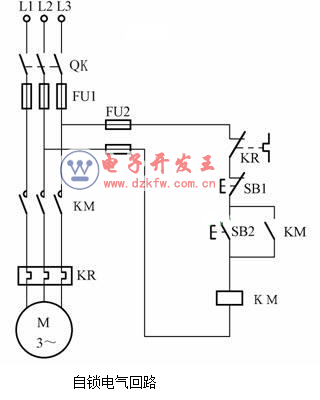

自锁电气回路
按下自复按钮开关SB2以后,接触器KM吸合。SB2复位以后,接触器KM通过自身的常开点持续吸合,这就是自锁。
要点:启动按钮并联KM的常开点。

互锁电气回路图
互锁一般出现在正反转电路中,为了避免2个接触器同时吸合,2个接触器之间必须电气互锁。
要点:KM2的常闭点串KM1的线圈,KM1的常闭点串KM2的线圈。

双重互锁控制电机的正反转电路
双重互锁控制电机的正反转更加的安全,这个电路里包含KM1和KM2电气互锁,SB1和SB2机械互锁,同时KM1和KM2都有自锁的效果。
