热继电器符号及图形
继电器的图形符号如图所示。
继电器在电路中用字母 "K"或 "KR"、"KM"等表示。

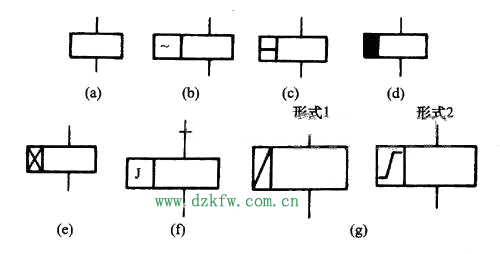

(a)继电器的一般符号;(b)交流继电器;(c)快速继电器;(d)缓放继电器;(e)缓吸继电器;(f)极化继电器;(g)剩磁继电器
