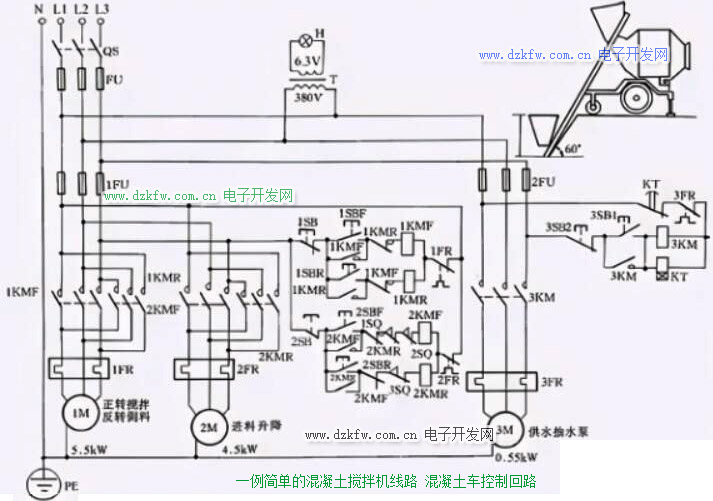

锥型JZ350型搅拌机线路如下图，其工作原理是当把水泥、砂子、石子配好料后，操作人员按下按钮2SBF，2KMF接触器线圈得电吸合，使上料卷扬电动机2M正转，料斗送料起升。当上升到一定高度后，料斗挡铁碰撞行程开关1SQ和2SQ，使2KMF断电释放。这时料斗已经升到预定位置，把料自动倒到搅拌机内，并自动停止上升。

一例简单的混凝土搅拌机线路 混凝土车控制回路

图1：混凝土搅拌机线路

此时，操作人员按下下降按钮2SBR，卷扬系统带动料斗下降，待下降到其料口与地面平齐，挡铁碰撞行程开关3SQ，使2KMR接触器断电释放，自动停止下降，为下次上料做好准备，这时搅拌机料已备好，操作人员再按下3SB1，3KM接触器得电吸合，使供水抽水泵电动机3M运转，向搅拌机内供水。

同时，时间继电器KT得电工作，待供水与原料成比例后（供水时间由KT时间继电器调整确定，根据原料与水的配比确定），KT动作延时结束，从而使3KM自动释放，供水停止。

加水完毕，即可实施搅拌。按下1SBF正转按钮，1KMF得电吸合，1M正转搅拌，搅拌完毕后按下1SB停止按钮即可停止。出料时，按下1SBR按钮，1M反转可把混凝土泥浆自动搅拌出来。按下1SB，接触器1KMR断电释放，1M停转，出料停止。
