万用表确定三相异步电动机出线相序或转向

作者:佚名    文章来源:本站原创    点击数:2340    更新时间:2019-11-19

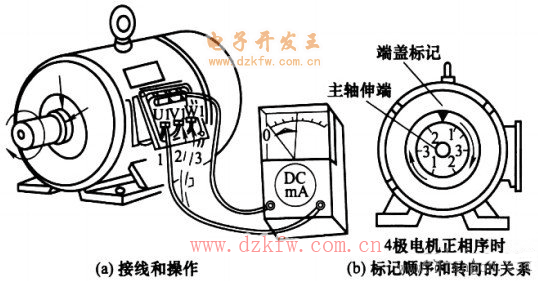

    在不通电的情况下,可用下述方法确定一台三相异步电动机的出线相序或转向。下述操作和4极电动机实例参见图一。

    将电机三相绕组接成Y形。万用表(指针式)置于直流mA(DC mA)挡。在电动机主轴伸端的端盖上画一个标记。
    万用表两表笔分别接中性点和U1端。从主轴伸端盘动转子使其顺时针转动。在转动一周中,记下每次万用表表针从。开始向正方向摆时轴伸圆周方向与端盖标记相对的位置(点一个黄点或写上一个“1”字)。一周所标点数是电动机的极对数,如2极电机为1个,4极电机为2个。
    将表笔改接V1和中性点,重复上述操作。此时在轴伸上记下绿色标记或“2”。
    再将表笔改接W1和中性点,重复上述操作。此时在轴伸上记下红色标记或“3”。
    上述操作完成后,若标记黄、红、绿或者1, 2, 3为逆时针顺序排列所示,则该电动机出线U1, V1, W1分别与电源A, B, C(或L1, L2, L3)相相接时,从主轴伸方向看,电动机轴转向应为顺时针。反之应为逆时针。
