迟滞比较器的回差计算,比较电路

作者:佚名    文章来源:本站原创    点击数:819    更新时间:2024/3/12

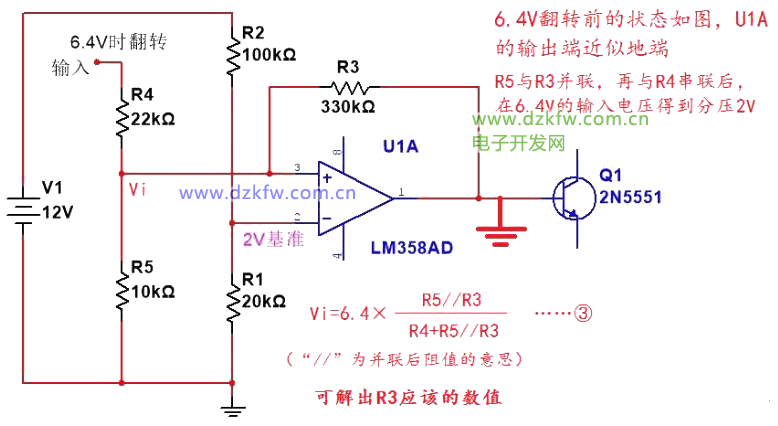

 忽略运放的饱和压降,6.4V正翻转前,运放输出端等于接地,状态见图1,要反翻转,利用方程③,即可求出应该的R3数值。

LM358比较器电路实例

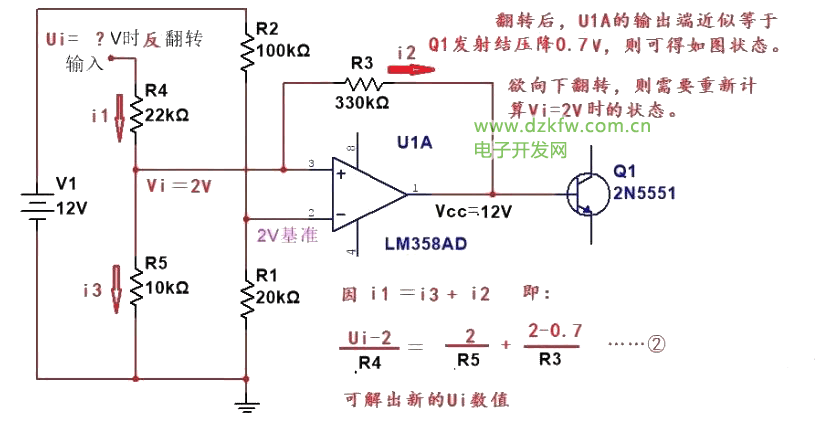

  当反翻转前,运放输出端等于等于Q1的发射结饱和压降(设为0.7V),状态见图2,要反翻转,利用方程②,则反翻转输入信号电压Ui的值可计算出,这个值与6.4V有回差。但是不一定是1V。

LM358比较器电路实例

LM358比较器电路实例



  如果要求回差等于1V,则计算较为复杂,不仅仅涉及到R3,还要涉及到R4或者R5的值,公式如下:

  新设反翻转电压Ui=5.4……①

  再设定R4或者R5中任意一个的数值,将方程①代入原来的方程②中,得到

  (5.4-2)/R4=2/R5+(2-0.7)/R3……②

  Vi=2=6.4×(R5//R3)/(R4+R5//R3)……③

  以上两式组成二元方程组,这个方程组中,仅有两个未知数R3、R4(或R5)。解出这个方程组,就能得到当回差等于1V时,对应的R3、R4(或R5)应该的数值。
