过零比较器的原理及特点详细介绍

作者:佚名    文章来源:本站原创    点击数:    更新时间:2019-03-19

过零比较器就是翻转阈值为零的比较器。无工作区域之说,比较器实质就是开环状态工作的误差放大器,以阈值为界,小于阈值则输出一个逻辑,大于则输出与刚才相反的逻辑,达到区分比较结果的目的。至于是不是单值要看是否有迟滞量存在。

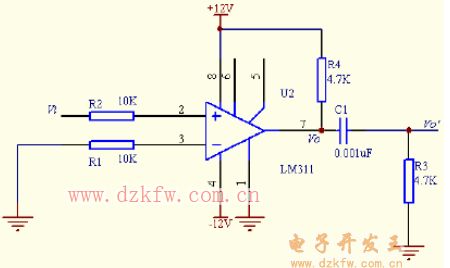

过零比较器工作原理

过零比较器工作原理

当输入信号Vi为一正弦波时,Vi每过零一次,比较器的输出Vo将产生一次电压跳变,输入Vi,输出Vo,经RC微分电路后的输出Vo’如下图所示:

过零比较器工作原理的波形图

输入Vi,输出Vo,经RC微分电路后的输出Vo’波形图

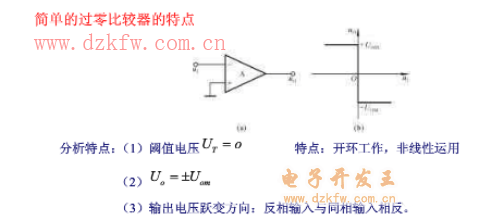

过零比较器特点

过零比较器特点

由于集成运放的净输入电压和净输入电流均近似为零,从而保护了输入级;

由于集成运放并没有工作到非线性区,因而在输入电压过零时,其内部的晶体管不需要从截止区逐渐进入饱和区,或从饱和区逐渐进入截止区,所以提高了输出电压的变化速度。
