门电路有几种
门电路是一种用电脉冲控制的开关电路，具有一个或几个输入端和一个输出端。它规定各个输入信号之间满足某种逻辑关系时，才有信号输出。门电路的输入端或输出端只有两种状态，无信号以“0”表示，有信号以“1”表示。常用的门电路在逻辑功能上有与门、或门、非门、与非门、或非门、与或非门、异或门等几种。

此外，门电路还可以根据其结构分为TTL逻辑门电路、CMOS逻辑门电路和ECL射极耦合逻辑门电路等类型。其中，CMOS逻辑门电路由于其制造结构简单，功耗低的特性，适用于高密度集成电路，目前大部分数字电路是基于它实现的.

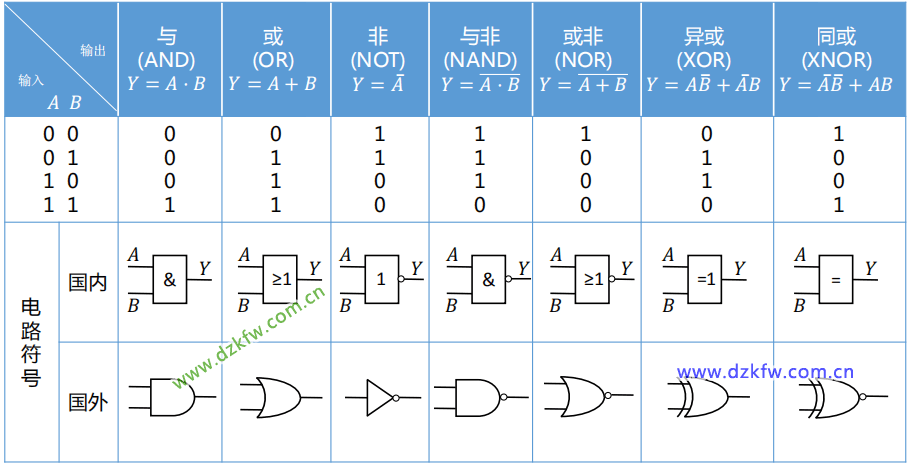

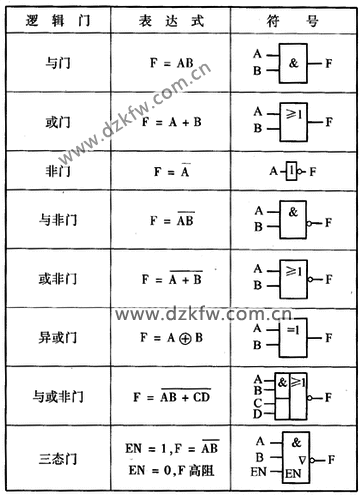

门电路的图形符号包括以下几种：

1. 与门：逻辑符号为“&”，表示当两个输入都为1时输出为1，否则输出为0。
2. 或门：逻辑符号为“|”，表示当两个输入中只要有一个为1时输出为1，否则输出为0。
3. 非门：逻辑符号为“”，表示当输入为1时输出为0，输入为0时输出为1。
4. 异或门：逻辑符号为“⊕”，表示当两个输入不同时输出为1，相同时输出为0。
5. 同或门：逻辑符号为“⊙”，表示当两个输入相同时输出为1，不同时输出为0。
